在矿山通风中局部的机械通风在使用风筒时，为了防止风流逆向流动，更具体地说，在矿井使用风筒时，为了防止发生突发灾害时伴随产生的逆向冲击波或逆向风流，普遍采用的装置是在铁风筒内铰接两块半圆形铁板，来实现防逆流功能。
现有的具有防逆流功能的铁风筒被安装于风门墙体内，在铁风筒内铰接两块半圆形铁板，通过两块铁板的张合实现防止逆向冲击波或逆向风流的功能。
但是现有技术至少存在如下问题：由于矿井采动的影响，风门墙体内的防风装置会因为受压而产生形变，导致铁风筒内铰接在一起的半圆形铁板卡死，从而失去防逆流功能。另外现有的防逆流装置被安装在风门墙体内，存在运输、安装和拆除的困难。

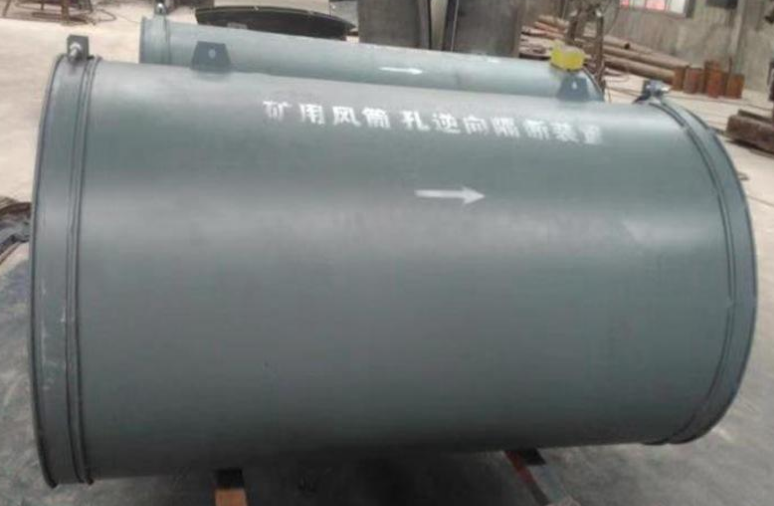

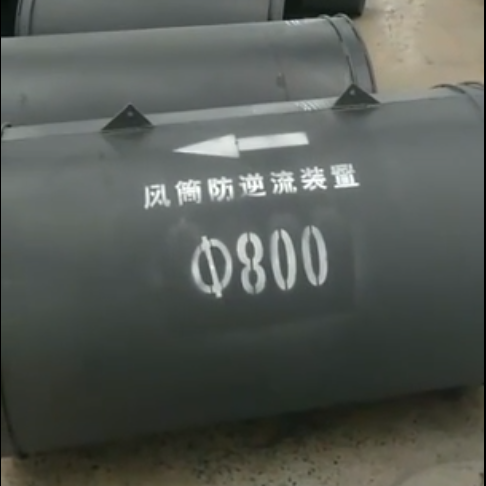

铁风筒防逆流装置组成结构
风筒防逆流装置，包括外层风筒、内层风筒、第一风筒箍9 和第二风筒箍10，两个风筒箍均为硬质材料，以保证风筒结构的稳固、便于风筒防逆流装置安装以及收缩绳8的固定；所述外层风筒的第一筒体5包括进风端1和出风端4；内层风筒的第二筒体6被安装于外层风筒的第一筒体5内，第二筒体6采用软质材料制成，软质材料一般选择塑料涂覆布，不过只要是不透风、结实的软质材料，此处均可应用；第二筒体6被安装在中空的第一筒体5中，包括进风端2和出风端3，第二筒体6的进风端2与第一筒体 5的进风端1一起固接在第一风筒箍9上；第一筒体5的出风端4固接在第二风筒箍10上，第二筒体6靠近出风端3的一侧安装有数个收缩环7，一条收缩绳8穿过各个收缩环7，收缩绳8的一端穿过各收缩环7并与收缩环7连接，另一端固接在第二风筒箍10上。
铁风筒防逆流装置运行原理
风筒防逆流装置，通过外层风筒和软质的内层风筒双层设计，并且在风筒防逆流装置及风筒的出风端3通过在内层风筒上等距设置的收缩环7以及一端连在收缩环7，一端固接在第二风筒箍10上的收缩绳8，实现了在逆向冲击波或者逆向风流进入风筒时，通关内层风筒的第二筒体6受气压差发生形变，由收缩绳8将收缩环7收缩并且封闭风筒的功能。
风筒防逆流装置，优选地，其中第二筒体6的长度不得比所述第一筒体5的长度长，或者第二筒体6的长度与第一筒体5的长度相同，并且其中第二筒体6的出 3 风端3的直径比所述第一筒体5的出风端4的直径小。这样可以保证在逆向冲击波或者逆向气流从出风端4进入风筒时，有效地产生气压差，从而实现收缩环7收缩封闭风筒的功
风筒防逆流装置，为了使收缩绳8能够穿过第二筒体6并在逆向冲击波或者逆向气流进入风筒防逆流装置时使第二风筒6均匀受力发生形变，其中的收缩环7 等距环形分布。
为本实用新型所提供的风筒与风筒防逆流装置连接结构示意图。下面结合图 2对本实用新型提供的风筒结构及风筒和风筒防逆流装置连接方式进行说明。
本实用新型还提供了一种风筒，包括第一子风筒1 1和第二子风筒12，风筒防逆流装置13则安装在所述第一子风筒1 1和第二子风筒12之间，在矿上的局部通风中，第一子风筒1 1一般被安装在风门墙垛的墙体内，通过第一风筒箍9与安装在风门回风侧的风筒防逆流装置13固接，风筒防逆流装置13再通过第二风筒箍10同第二子风筒12的一端固接，而第二子风筒12的另一端可以与需要通风的机械或者风筒进行固接。
[
本实用新型中提供的风筒，通过设置于第一子风筒1 1和第二子风筒12之间的风筒防逆流装置13，实现了风筒的防逆流功能，并且不会受到矿山采动的影响发生形变而失去逆流功能。同时由于通过将风筒防逆流装置安装于风筒的第一子风筒1 1和第二子风筒 12之间，使得安装、拆卸变得更加简单方便。
如上所述的风筒，优选地，其中第二筒体6的长度不得比所述第一筒体5的长度长，或者第二筒体6的长度与第一筒体5的长度相同，并且其中第二筒体6的出风端3的直径比所述第一筒体5的出风端4的直径小，这样可以保证在逆向冲击波或者逆向气流从出风端进入风筒时，有效地产生气压差，从而实现收缩环7收缩封闭风筒的功能。
如上所述的风筒，为了使收缩绳8能够穿过第二筒体6并在逆向冲击波或者逆向气流进入风筒防逆流装置13时使第二风筒6均匀受力发生形变，其中的收缩环7等距环形分布。
为使本领域普通技术人员更加清楚的理解本实用新型，下面再结合附图2，对本实用新型提供的风筒防逆流装置的工作原理进行举例说明。
一旦矿井中有突发灾难产生的逆向冲击波或者逆向气流，此时逆向冲击波或者逆向气流会以图2中箭头N所标注的方向从风筒防逆流装置13的出风端4进入风筒防逆流装置13。内层风筒上等距分布有收缩环7，收缩绳8一端固定在收缩环7上，收缩绳8的另一端固定在第二风筒箍10上。此时，逆向冲击波或者逆向气流从出风端4进入风筒防逆流装置13时，逆向冲击波或者逆向气流会在内层风筒上形成一种出风端4侧气压大于进风端 1侧气压的气压差，这种气压差转化为物理的推力造成以软质材料制成的内层风筒发生形变，并通过收缩环7和收缩绳8的结构来实现收缩，进而封闭整个风筒防逆流装置13，实现防止逆向冲击波或者逆向气流的目的。
当逆向冲击波或者逆向气流停止，正常风会以箭头s所标注的方向再次进入风筒防逆流装置13，此时由于收缩环7紧缩，形成进风端1侧气压大于出风端4侧气压的气压差，这种气压差转化为物理的推力，将收缩环7松展开，使正常风能够通过风筒防逆流装置 13，保证风筒内正常风向的通风。
