矿用防突风门

MPF皮带巷防逆风风门

名称:MPF皮带巷防逆风风门

分类:矿用防突风门

咨询热线:13345287774

联系我们

详细说明:

MPF皮带巷防逆风风门针对原来使用的皮带防逆流装置存在的问题,结合井下生产实际,对原设计进行优化设计,研究设置了一套皮带联动防逆流装置,可以达到皮带启动时防逆流板可以自动打开,不影响正常出渣生产,皮带停止或者发生突出事故时防逆流板可以及时自动关闭,防止事故扩散。
该设计采用压风为动力,使用汽缸为执行元件,带动防逆流板运动。当皮带开关QBZ-200启动时,开关内1 #和9#接点有AC36v交流电通过信号线送至4v310电磁阀,电磁阀导通,SC63 *200汽缸收缩,带动防逆流板打开。当皮带开关停止或者开掘工作面发生突出事故或瓦斯异常时,瓦斯电闭锁起作用,皮带启动开关QBZ-200内1 #和9# 接点失去AC36v交流电,电磁阀闭合,SC63 * 200汽缸伸出,防逆流板闭合。防逆流板控制原理如图示:

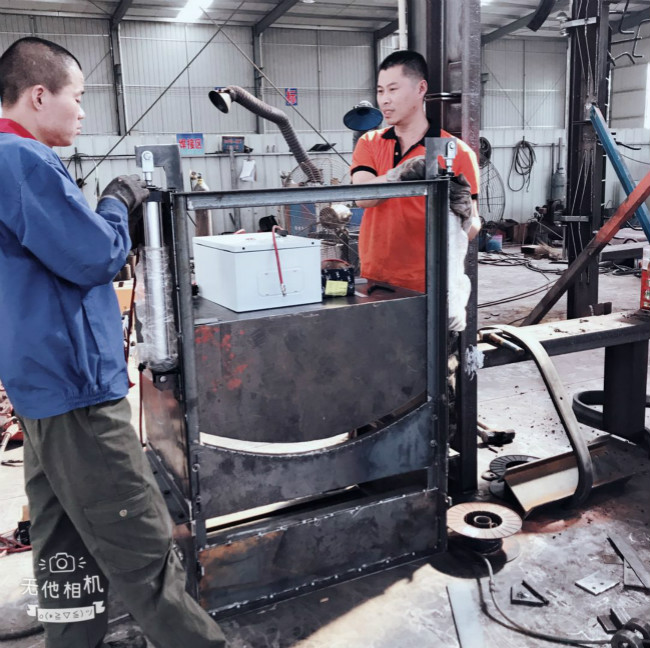

MPF皮带巷防逆风风门
防突反向风门是防止突出时瓦斯逆流进人风道而设置的通风设施。设置反向防突风门可以有效起到防突作用,是井下有效的安全措施之一。由于反向风门多建在进风和回风流交汇处,需要解决好运输系统穿越反向防突风门漏风和逆向隔断装置。在一矿丁二采区防突区域开掘工作面施工中出渣运输系统过防突风门,开始时使用40T刮板运输机防逆流装置。过刮板运输机的通道设置在风门墙体下部,刮板运输机槽上平面不高于巷道地板,距刮板运输机通道上平面不高于 0·2m,刮板运输机两帮间隙不大于50mmö风门墙体刮板运输机通道安设防逆风装置,可采用防逆流木挡板或橡胶皮带。采用挡板隔断,安装方式为下倾斜均力吊挂(一旦发生突出时,气体冲击可以自动关闭),放炮时人为将挡板放下,并用虚煤封堵严实,严防漏风。采用橡胶皮带时,厚度不小于61灬,周边大于通道100mm以上,通道两侧都要安装。该方案在使用中存在着维护量大、影响时间多,漏风量大,增加一部设备和人员,管理维护成本高等缺气为解决40T刮板运输机防逆流装置存在的问题,减少一部设备和人员,使皮带直接过防突风门,在皮带过防突风门处墙体两侧使用10mm厚的钢板进行封闭,皮带下部 3 * 1200挡板封闭,皮带中部使用200* 1200挡板封闭,皮带上部外侧使用8開* 1200挡板作为活动挡风板,皮带上部里侧使用800 * 12開挡板作为防逆流板。封闭挡板、挡风板和防逆流板加厚度不小于6mm 橡胶皮带裙边,周边大于通道100mm以上。不出渣时防逆流板封闭,出渣时人工操作吊起防逆流板。该方案存在着防突逆流板不能和皮带联动升降,在使用存在着施工人员图省事,为了不影响出渣人为用铁丝等把防逆流板吊起来的情况,使皮带防逆流板起不到应有的防逆流效果。

MPF皮带巷防逆风风门结语
伸縮气缸防逆皈该装置有效解决了皮带运输穿越防突风门时控制漏风问题,并且与皮带联动,实现了自动控制漏风和防逆流,发生事故时可以有效防止煤与瓦斯突出造成的风流逆转,提高了在防突区域开掘施工时的安全性,减少了瓦斯突出时的灾害危及区域。自动化控制减轻施工人员劳动强度,减少设备投人,节约大量资金。具有安装工作量小、工序简单适用性强、造价低,功效高安全性强的特点有较高推广应用价
