矿用泵

FQW20-25/W矿用风动潜水泵

名称:FQW20-25/W矿用风动潜水泵

分类:矿用泵

咨询热线:13345287774

联系我们

详细说明:

FQW型系列水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业,可广泛用于煤矿井下任何作业面,输送含有煤粉、泥沙颗粒的地下水,使用安全、可靠,并有效地改善现场空气质量。

FQW系列矿用风动潜水泵产品结构与工作原理

矿用风动潜水泵主要有泵体、气马达和过流等三部分组成,

1、泵体部分:分上、下两腔,中间用密封圈将气、水隔开。密封圈采用弹簧密封,并利用气、水的压力,使高压气、水分别进入上、下两只密封圈内壁,使其内涨,增强密封效果。

2、气马达部分:由转子、涡轮、轴承等组成。以压缩空气为动力、冲击涡轮推动转子高速运转作功。

3、过流部分:由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上,压缩空气从进气口送入,转子运转带动水轮,水轮里的水在离心力的作用下,压入壳体出水涡道,顺出水管排出。

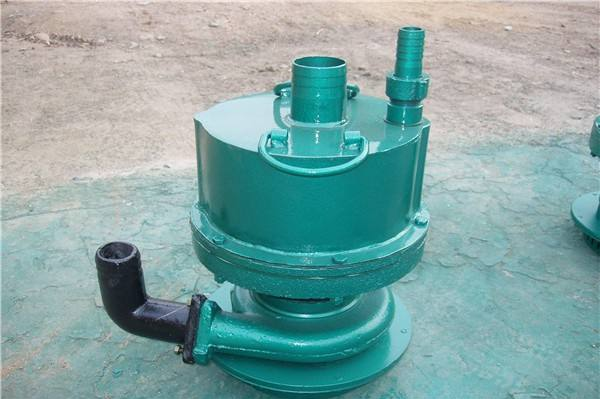

FQW20-25-W矿用风动潜水泵

FQW系列矿用风动潜水泵技术特点

煤矿用风动潜水泵结构紧凑,移动、装拆、维修方便。泵体涡道采用高效节能水力模型,叶轮特殊设计。该水泵排污水能力强,流量大,扬程高等优点。

FQW20-25-W矿用风动潜水泵--概述

FQW系列矿用风动潜水泵是我公司自行研制开发的一种新产品,FQW系列矿用风动潜水泵采用转子与泵体同轴联结的机械产品,采用立式结构、下泵式。
矿用风动潜水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业,可广泛用于煤矿井下任何作业面,输送含有煤粉、泥沙颗粒的地下水,使用安全、可靠,并有效地改善现场空气质量。
FQW20-25-W矿用风动潜水泵--技术特点

煤矿用FQW系列矿用风动潜水泵结构紧凑,移动、装拆、维修方便。泵体涡道采用高效节能水力模型,叶轮特殊设计。该水泵排污水能力强,流量大,扬程高等优点。
FQW20-25-W矿用风动潜水泵结构与工作原理

FQW系列矿用风动潜水泵主要有泵体、气马达和过流等三部分组成,
1、泵体部分:分上、下两腔,中间用密封圈将气、水隔开。密封圈采用弹簧密封,并利用气、水的压力,使高压气、水分别进入上、下两只密封圈内壁,使其内涨,增强密封效果。
2、气马达部分:由转子、涡轮、轴承等组成。以压缩空气为动力、冲击涡轮推动转子高速运转作功。
3、过流部分:由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上,压缩空气从进气口送入,转子运转带动水轮,水轮里的水在离心力的作用下,压入壳体出水涡道,顺出水管排出。

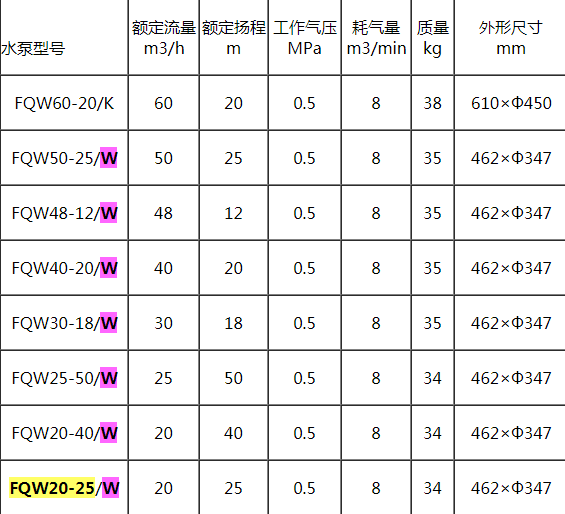

FQW20-25-W矿用风动潜水泵--技术参数
FQW20-25-W矿用风动潜水泵
