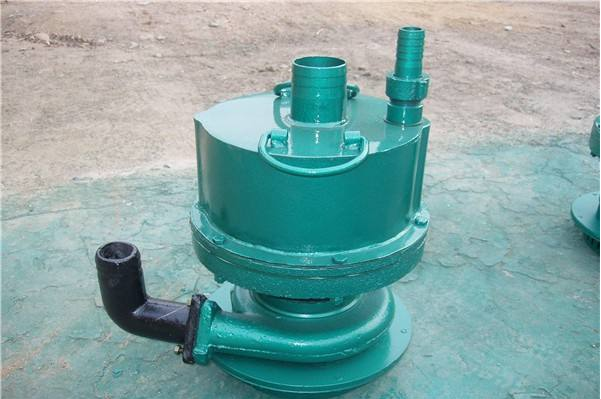

名称：FQW20-50/W矿用风动潜水泵
分类：矿用泵
咨询热线：13345287774
联系我们
详细说明：
FQW20-50/W型矿用风动潜水泵（以下简称风泵），是一种先进可靠的排水工具，此产品是以压缩空气为动力的矿用排水工具。结构紧凑、体积小、重量轻、扬程高、流量大、噪音小、经久耐用、易于安装、操作、维修、移动,进风管与风钻机风管共用等特点。适用于甲烷煤尘爆炸危险的煤矿井下掘进工作面、巷道、井底水窝及积水坑（井）等处排水作业，用于输送清水或含有固体颗粒杂质（体积浓度小于2%）的污水，亦可适用于非煤矿山，输送介质类的其他场合。
本公司生产的FQW型矿用风动潜水泵，是根据国内矿山井下施工的实际条件，设计的一种使用方便，运行可靠，结构紧凑，坚固，效率高，噪音低，维修方便的排水工具。
FQW20-50/W型矿用风动潜水泵结构特性与工作原理
A、该风泵的工作原理是：以拉式喷管将压缩空气的势能转换成超音速气流形式的动能，驱动单级再入式冲击涡轮，通过泵轴带动水泵叶轮旋转，达到排水的目的。
B、动力部分的喷管、涡轮和气流再入室，均经过科学的空气动力学计算和实验，具有良好的气动特性。
C、在风泵以额定工况运行时，单级再入式冲击涡轮的再入室结构，可将拉氏喷管喷出的经过涡轮叶片转向（1次做功）的气流，重新导向涡轮（2次做功），增加了气动效率和压缩空气利用率。
D、风泵转子由三只封闭轴承支撑（下端两只），结构简单，运转平稳，性能优良，能确保在额定范围内的高速运行。
E、壳体轴封部分由两只骨架油封密封，利用水气压力使密封圈内涨，增加了密封效果。
F、废气经过设计优良的消声罩排出，显著地降低了涡轮式风马达特有的中高频噪声，改善了工作现场的噪声环境。
G、涡壳涡道，水轮采用高效率的，与涡轮式马达相适应的水力模型，泵性能有明显提高。
H、动力部分与泵体采用分体式结构，便于更换泵体和水轮及密封装置。
I、泵内设有离心式限速器，如积水排尽或是进水罩被堵时，水泵转速会急剧增高，此时限速器发生作用，控制转速，从而避免轴承损坏。
