矿用设备

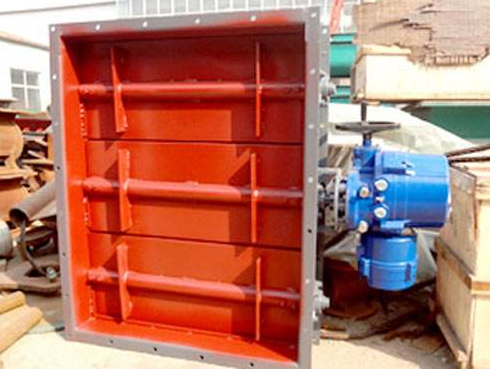

矩形调节风门

名称:矩形调节风门

分类:矿用设备

咨询热线:13345287774

联系我们

详细说明:

矩形调节风门用于锅炉烟风管道中调节工质流量,在叶片转动90度,通过不同的工质流量,以此来控制系统中工质的压力、温度、数量等参数。该风门具有转动灵活、调节性能优良的特点。
矩形调节风门结构简介:
☆挡板为菱形结构,可有效降低风阻
☆挡板为对开式开启,可有效调节介质流量
☆轴封处设有密封风接口,通风后,可杜绝外漏
矩形调节挡板门主要技术参数:
☆ 可承受工作压力P≤50KPa
☆ 可承受工作温度T≤400℃
☆ 工作介质:空气或烟气
☆ 风门全闭状态下的泄露率:≤1.5%

矩形调节风门

所有挡板门另配有指示全开或全闭的限制开关。这些限制开关不受配有驱动装置的开关的限制。在行程的每端配有限制开关,并且直接指示板片的位置。8)烟气挡板门有开/关功能。电动执行器的速度满足电站和引风机的运行要求。挡板门的电气执行器从全开到全关速度为75秒。



矩形调节风门必须存放在干燥的水平表面上,即在平整的地面加方木支撑,支撑点在挡板门四周的框架上,挡板门四周应有必要的防护措施,以防止碰撞损坏等,带有不锈钢部件的挡板门,密封,金属板衬里等必须保护起来,避免损伤,支撑间的距离必须适当以避免挡板门偏斜,挡板门与地板之间必须有足够的距离,避免挡板门摆臂等附件的干涉及污染。


矩形调节风门在规定的环境条件下可以长期安全,可靠,平稳地运行,并满足各种性能和工作条件要求,特别是在水质较差的情况下,仍然可以平稳连续地工作。2.挡板门配有前后压差测量装置。供应商应给出每个挡板门的较大压力差值。3.挡板门的有效流通面积不少于管道的横截面积,应将挡板门的阻力减到很小;4.挡板门在设计流量时的压力损失不超过0.5mH2O,当管道阻塞50%时,压力损失不超过1.3mH2O。挡板门的设计应确保在压差为100kPa时不会损坏滤芯。
