ZTK127 矿用推车机用电控装置产品概述

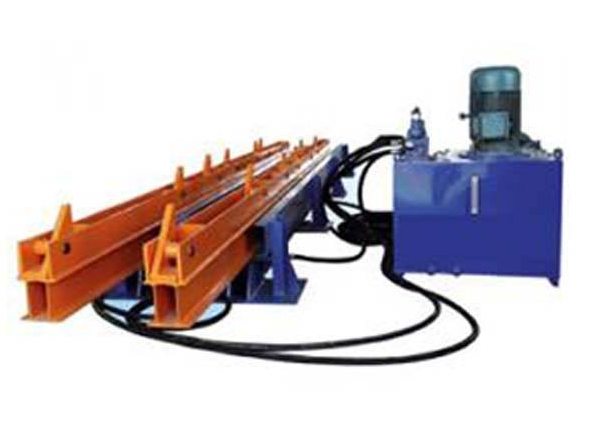

ZTK127 矿用推车机用电控装置（以下简称装置），适应于销齿推车机，在井底车场的
平巷使用。
2 、型号及装置组成
2.1 装置组成（见附录）
本装置是由矿用本安型操作台、矿用隔爆兼本安型控制箱、矿用本安型霍尔传感器、矿用本安型位置传感器、矿用本安型红外发射器、矿用本安型红外接收器、矿用本安型热释电传感器、矿用本安型显示器、隔爆型电磁铁、矿用电缆等设备组成。
3 、环境条件
a）环境温度：0℃～40℃；
b）大气压力：86kPa～106kPa；
c）环境相对湿度：不大于 95%（+25℃）；
d）无淋水、积水的场所；
e）无腐蚀性介质；
f）具有甲烷混合物及煤尘爆炸危险的环境中。
4 、电气性能
4.1 最大监控容量
装置由 1 台矿用本安型操作台、1 台矿用隔爆兼本安型控制箱、2 个矿用本安型霍尔传感器、2 个矿用本安型位置传感器、2 个矿用本安型红外发射器、2 个矿用本安型红外接收器、1 个矿用本安型热释电传感器、1 个矿用本安型显示器、1 个隔爆型电磁铁组成。控制箱与操作台、传感器、发射器、接收器、显示器之间的最大传输距离为 100m，控制箱与电磁铁之间的最大传输距离为 10m。
4.2 基本功能
a）显示功能
控制器发出“关”字信号的高电平，显示器“关”字亮红灯；控制器发出“开”字信号的高电平，显示器“开”亮绿灯。
b）控制功能
当装置中控制箱接收到操作台上的信号时，控制箱控制隔爆型电磁铁动作，控制液压马达正转反转。
c）报警功能
装置中显示器接收到报警信号，发出语音报警信号，声音强度大于 85dB，光信号 20m远处清晰可见。
d）人机闭锁功能
①工作区域内矿用本安型热释电传感器检测到人员，装置无法开启，显示器发出报警声音。
②装置工作时，电子栅栏（矿用本安型红外发射器、矿用本安型红外接收器组成）检测到有行人闯入工作区，装置停止工作，显示器发出报警声音。f）限位功能在推车机行程两边设置限位位置传感器，当限位位置传感器动作时，闭锁设备，装置停止工作，显示器发出报警声音。
g）速度调节功能
3
装置中矿用本安型霍尔传感器可以测定推车机运行速度，推车机超过设定速度（加速度≤0.5m/s 2 ，速度≤5m/s）时，闭锁设备，装置停止工作，显示器发出报警声音。
5 、安装
5.1 安装前准备工作
5.1.1 必须认真阅读装置及各种设备使用说明书，检查装置各种设备主要技术参数是否与说明书要求一致，检查标志和其它标志是否齐全。
5.1.2 对装置各种设备进行电气和机械方面的全面检查。
5.1.3 对装置各种设备进行通电检查和功能试验，试验正常后方可进行安装。
5.2 装置安装
5.2.1 按设计图纸要求进行电气及机械设备的安装。
5.2.2 安装矿用电缆必须制定安全措施。
6 、保养与维护
a）保持设备表面光洁，以防杂物进入设备内部；
b）定期检查装置的运行是否有效和可靠，发现异常应及时断电排查；
c）定期检查装置的电缆是否有破损现象，接线是否有松动，如有问题尽快进行处理；
d）定期检查紧固螺栓是否出现松动，电缆引入装置是否夹紧，如发现松动应及时拧紧；
e）定期检查隔爆面是否碰伤、锈蚀。
7 、包装、运输、贮存
7.1 包装、运输注意事项
本产品采用木箱包装，包装后的产品在避免日晒、雨雪直接淋袭、避免跌落、碰撞、强震的条件下，水运、陆运、空运均可。
7.2 贮存注意事项
包装后的设备应存放在环境温度-10～60℃，相对湿度不大于 85%，干燥、通风、无酸、
无碱或其它腐蚀性、爆炸性、易燃性气体、无破坏性冲击、振动以及不受灰尘或雷雨侵害等的贮存点。
8 、注意事项及检查内容
8.1 注意事项
a）装置适应于销齿推车机，在井底车场的平巷使用，不能在巷道长距离使用，最多只能推 2 节矿车，人工托挂钩需要在装置闭锁的情况下进行；
b）推车机的加速度和速度规定：加速度≤0.5m/s 2 ，速度≤5m/s；
c）严禁井下带电开盖，安装或维修时务必切断电源；
d）安装时确保连线与端子排螺丝上紧，无松动；
e）检修时应注意防止失爆（注意不要碰坏隔爆面、接线盒盖板的紧固、不得丢失引入装置中的密封圈，注意适当拧紧压紧螺母等）；
f）维修时不得改变产品本安电路和与本安电路有关的元器件的电气参数，规格和型号；
g）本安产品不得随意与其它未经联检的设备连接，不得随意改变配置。
