名称：撞杆式无压风门
分类：矿用无压风门
咨询热线：13345287774
联系我们
详细说明：

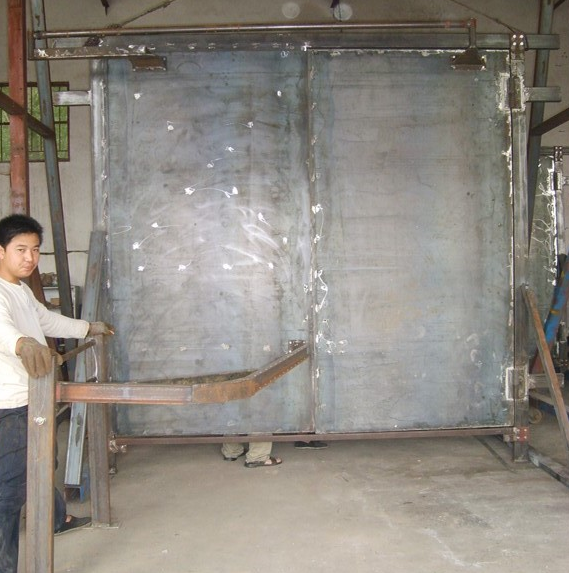

ZWM型撞杆式无压风门是利用风压平衡原理，两扇风门逆向同步开启，两合风门安装有平衡机构，巧妙的把作用在风门上的负压通过平衡机构转化为一种内力，实现联动，当其中一合风门运动方向与矿井通风压力相同时，另一合风门则逆风向运动，两合风门所受的动力和阻力相等，方向相反，实现了风压平衡，仅需较小的外力就可开关风门。同时增加了滑道和撞杆，利用矿车或机车的侧边挤压风门撞杆，使撞杆在滑道中运行，将门打开。行人或车辆通过后，通过风门配重可实现风门自动关闭，在风门关闭过程由于两合风门风压平衡，膨胀轻微，作用力小，风门不易变形。
撞杆式无压风门的优点
a)利用风压平衡原理，两合风门实现联动，仅需较小的外力，约200 N左右，即可打开风门，解决了人力开启风门困难的问题。
b)因为风压平衡原理，风门关闭过程中碰撞轻微，风门不易变形，因此，对风门的强度要求较低，所用铁皮薄，具有外观小巧、美观、安装运输方便等特占
c )两合风门接触严密，不变型，双向密封，漏风量小
d)两合风门实现联动，双向隔风，无须再设反向风门。
e)闭锁器采用弹簧复位、圆盘凸轮制动原理，当一道风门轻微开启后，另一道风门就能实现完全闭锁，避免了两道风门的同时开启。该装置钢丝绳始终处于张紧状态，避免了单纯采用钢丝绳直拉时突然绷紧伤人的隐丿、以串0、0
撞杆式无压风门取得的效益。
a)大幅度降低了高负压通风矿井风门开启时所需的外力，解决了单个职工无法安全开启风门的问题。
b)避免了风门关闭过程中在高负乐作用下的剧烈碰撞，有效降低了风门和墙体在外力作用下的破损，大人减少了维修工作量。
c）风门始终处于完好状态，关闭严密，双向密封。与传统单开风门相比漏风量减少了50％。 要在风门附近逗留
d)利用车辆侧边碰撞风门撞杆开启风门，减少 d)定期对风门墙体进行安全检查，进行防锈、密了电机车通过风门时需停车开启风门的环节，并且不 封处理需要专职跟车工，只需机车司机一人就可完成该项工 e)车辆应轻轻撞击风门撞杆，建议挤撞速度小作。既减少了工作环节，提高了单班风门过车数量，又节约了人力资源
e)闭锁器灵敏可靠，切实做到了完全闭锁。避 于0巧s，最好小于0 · 1 m/so免了人为因素开启和故意松动钢丝绳破坏现象。 在高负压矿井中，传统的单开式风门不但开启困
f)在电机车行驶过程即便出现刹车失灵和人为操作失误等意外情况，也可避免机车碰毁风门。
