随着煤矿开采深度的不断加大 ,综合机械化程度的提高 ,矿井通风量也在不断加大。致使局部地区风压过大 ,单靠人力启闭风门存在一定的困难 ,且对风门的维护不利 ,对矿井通风系统的稳定存在一定的威胁。为此 ,结合现场实际 ,研制应用了矿用红外线自动风门启、闭装置 ,应用一年多来 ,取得了较好的社会效益和经济效益。
红外线遥感风门功能
(1)行人通过风门时风门自动打开 ,经过一定时间延时后(延时时间可任意调整) 风门自动关闭。
(2)两道风门之间设有电气闭锁 ,一侧风门开启时 ,另一侧不能同时打开 ,以避免造成风流短路 ,并有对面风门开启指示信号 ,以提示行人注意。
红外线遥感风门工作原理

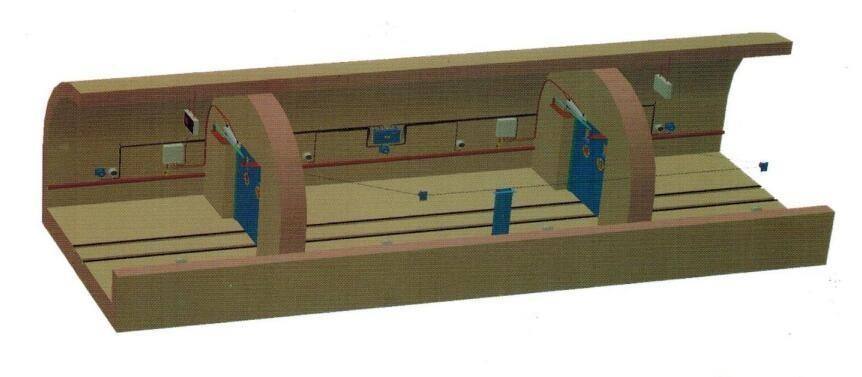

风门的启、闭靠气缸的伸、缩通过牵引钢丝绳拉动风门来完成。气缸的动力来源于井下高压风管内的压缩空气。
当行人经过风门两边的红外线传感器时 ,人体热量产生的红外线经过菲湟尔透镜的会聚 ,激发红外线接收器产生一种微弱的低频信号。该信号经过放大、比较后 ,通过传输电缆传送给主机。
主机对其进行放大、整形处理、功率放大、状态转换后控制固体继电器动作 ,由固体继电器的动作指令控制电磁阀打开 ,压缩空气通过电磁阀推动气缸伸出拉动牵引钢丝绳打开正向风门和反向风门。当行人通过风门一定时间后 ,主机延时结束 ,输出电压中断 ,固体继电器复位 ,控制电磁阀关闭 ,气缸回缩 ,风门靠弹簧和风压的作用关闭 ,并拉紧钢丝绳。该装置经在现场应用 ,具有以下
红外线遥感风门优点 :
(1)结构简单 ,且不易损坏 ,使用寿命长 ,维护方便。
(2)动作灵敏可靠 ,自动化程度高。
能有效地保护风门不被损坏。
