纯气动风门控制装置元件有几部分组成

作者: 矿用风门来源: 互联网

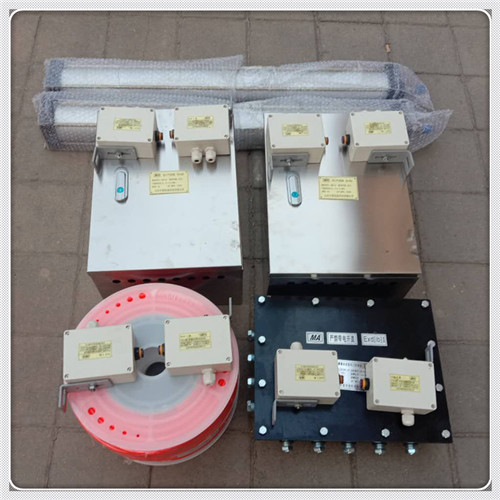

一套纯气动风门控制装置的组成部件主要由大小不一的四个气控箱、2条气缸、气管等构成;如果风门纯气控装置与平衡风门或正反风门采用软连接装置时除了上面的部件外还增加了气缸前后安装做及连接装置、滑轮组、钢丝绳等设备,增加了该控制系统的生产成本。
纯气动风门控制装置

此装置可实现风门的自动开启和关闭,通过红外线对射感应,动作灵敏,效果好。整套装置可实现一推一拉式风门两道或者三道,既可实现单人单车通过,也可实现电机车通过,开启角度可根据实际进行调节,开闭自如,畅通无阻。
功能特点
1、本装置用PLC自动控制系统,采用红外传感器作为监视器,并兼有语言报警,保证行人和车辆顺利、安全通过。
2、控制功能:控制器接收到红外传感器接收器发来的信号,识别后,控制执行机构(气缸、油缸)动作,打开风门;延时7秒后(经PLC可调),自动控制执行机构动作,关闭风门。
3、闭锁功能:当互为连锁的两道风门其中任意一道打开时,控制器控制执行机构闭锁另一道风门,使之不能开启;当打开风门关闭后,控制器自动解锁。
4、手动解锁功能:当出现故障时按下复位按钮,整个控制系统停止工作,此时风门可以手动推开。当故障排除后按下置位按钮,控制系统恢复正常工作。
5、语音提示功能:风门打开时,控制器应控制声光报警箱提示语音信号。
纯气动风门控制装置的一个小气控箱里安装有油水分离器,它是安装在距离气源近的位置,巷道里的气源经过该气控箱以后滤掉水蒸气减少对气动元件的腐蚀,还能在油杯中注入适量的专用润滑油,通过流动的气体带电气动元件的内部表面,减轻元件的摩擦,延长了使用寿命。
在四个气控箱的表面都有一红一绿的两个气控按钮,按下绿色按钮时风门打开,按下红色按钮时风门执行关闭动作。在两个大气控箱内有换气阀、闭锁阀、梭阀、泄压阀等组成,它们各司其职既能完成两道风门之间的闭锁作用,又能通过红绿按钮实现控制平衡无压风门或正反向风门的半自动开关。
纯气动风门控制装置的每个气控箱的侧面安装有泄压阀,以防出现故障后矿工可以在任何一个位置打开泄压阀实现手动开关风门,有的厂家在风门全气动自动开关装置上安装复位按钮,我司从安全角度考虑,认为不妥。
