ZMK-127电控气动无压风门的应用
作者: 矿用风门来源: 互联网
ZMK-127电控气动无压风门的应用提供一种安全可靠、使用和维修简单、便于安装、不用外部电源、通用性强的液压风门闭锁装置。

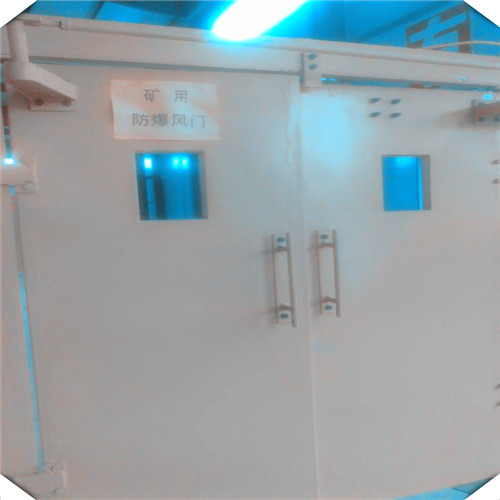

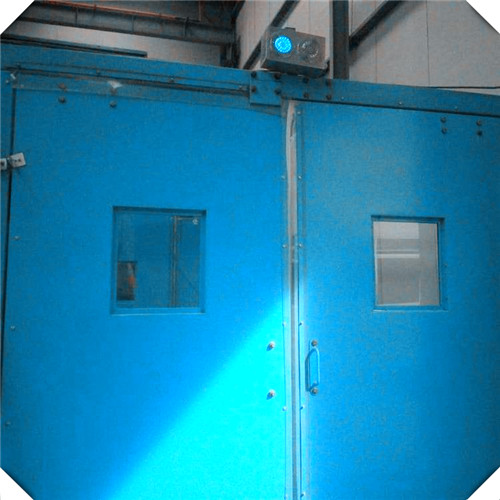

ZMK-127电控气动无压风门
使用环境条件
温度: -10 ℃ ~ 40 ℃
相对湿度: ≤95%RH(+25 ℃ )
大气压力: 80Kpa ~ 110kpa
适用于煤矿井下煤尘及甲烷爆炸性气体的危害场所。
ZMK-127电控气动无压风门的组成及技术参数
装置主要由风门控制用电电控装置用主控箱、矿用本质安全型声光报警器、位置传感器等组成。
风门控制用电控装置用主控箱:
型号: ZMK-127Z 防爆型式:矿用隔爆兼本安
防爆标志: E X [ib]I 工作电压: 127VAC
外形尺寸: 370×332×190 ( mm )
矿用本质安全型声光报警器:
型号: KXB12 防爆型式:矿用本安型
防爆标志: ExibI 工作电压: 12VDC 显示方式: LED 距离 : ≤50 米 报警声强度 ≥85dB
外形尺寸: 370×145×350 ( mm )
位置传感器:
型号: GUH5 防爆型式:矿用本安型
防爆标志: E X [ib]I 工作电压: 12VDC
外形尺寸: M18×60 ( mm )
本质安全型红外热像仪 YRH300
矿用ZMK-127风门控制装置一般采用红外线感应器电气元件作为整套ZMK-127电控气动无压平衡风门的“眼睛”及时快速的捕捉矿车的通行信号并发送给ZMK-127风门控制用电控装置的主机。为了应对突发情况的出现,现在越来越多的煤矿通风系统使用电控气动-纯气控一体化智能自动行车风门控制装置了。
电动气控-纯气动控制系统是有ZMK-127电控气动控制装置与ZQMK-8纯气动风门控制装置经过科学合理的逻辑管路结合在一起的风门自动控制系统,正常状态下一般使用自动化程度更高的带有红外感应器的电控气动控制装置即矿车或行人通行不用人工操作,矿用ZMK-127电控气动无压风门就能自行完成整个过程的无压风门的开关动作,只有停电或电控气动控制装置出现故障时才使用ZMK-127自动行车风门的纯气动风门控制装置。
ZMK-127电控气动无压风门结构特点
1、本装置用PLC自动控制系统,采用红外传感器作为监视器,并兼有语言报警,保证行人和车辆顺利、安全通过。
2、控制功能:控制器接收到红外传感器接收器发来的信号,识别后,控制执行机构(气缸、油缸)动作,打开风门;延时7秒后(经PLC可调),自动控制执行机构动作,关闭风门。
3、闭锁功能:当互为连锁的两道风门其中任意一道打开时,控制器控制执行机构闭锁另一道风门,使之不能开启;当打开风门关闭后,控制器自动解锁。
4、手动解锁功能:当出现故障时按下复位按钮,整个控制系统停止工作,此时风门可以手动推开。当故障排除后按下置位按钮,控制系统恢复正常工作。
5、语音提示功能:风门打开时,控制器应控制声光报警箱提示语音信号
在ZMK-127自动行车风门的电控气动-纯气控风门控制装置系统的两套之间完全做到了相互自由转换并完全实现了两道平衡风门的互锁,达到煤矿通风安全管理规定的要求标准,平衡无压风门门体又具备平衡两个门扇之间压力起到减压风门的效果,因此ZMK-127电控气动无压风门在煤矿行车巷道坡度很小的时候得到比较广的使用。
