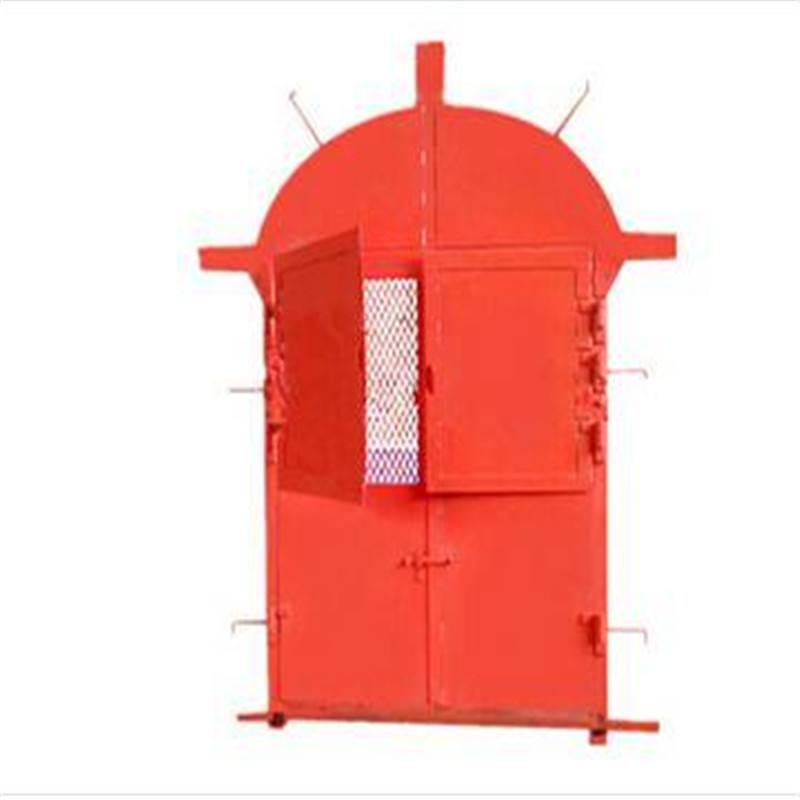

防火栅栏两用门(1600x1800)门槛和门扇结构
作者： 矿用风门来源： 互联网
防火栅栏两用门尺寸为1600mmx1800mm结构件主要由门框、左右大门门扇、左右小门门扇、铰链及闭锁装置组成大小门扇开门方式均为向外开启，大门扇上部开栅栏门，并设置小门扇。门框采用槽钢整体焊接设计，留预埋件安装固定孔；大小门扇边框、栅栏窗边框均采用角钢做骨架结构；栅栏窗设置在门扇上部，与门扇等宽，高度约为门扇1 /2；大小门扇面板采用钢板焊接加工，内部填充防火材料。大门扇与门框、小门扇与栅栏框接合处在角钢一侧内壁安装防火密封条。
防火栅栏两用门门框结构：以煤矿常用变配电室安装的断面尺寸2500艹× 2200皿防火栅栏门为例，门框采用14#槽钢焊接制作，在左右位置和上梁位置打孔可与基础预埋件固定。
防火栅栏两用门门扇结构：大门门扇结构架由 60 × 60 × 5角钢制作，门板为双层3艹钢板，全部焊缝采用连续角焊，两层门板中间空心区域可填充阻燃材料。在门扇上方预留通风栅栏门，栅栏为钢筋网，并按尺寸设置防火窗。
防火栅栏两用门防火窗结构：结构架由50 × 50 × 4角钢制作，窗板为双层3m钢板，与门扇结构相同，中间空心区域可填充阻燃材料
