ZMK-127全自动无压风门,气动自动平衡风门
作者： 矿用风门来源： 互联网
济宁和利隆生产的ZMK-127全自动无压风门采用ZMK-127风门用控制装置适用于单扇，双扇，对开式风门，双向无压风门等该风门为分体结构，在井下组合安装使用。主要由门扇、门框、平衡机构、合页、配重等组成；门框采用型钢焊接、螺栓联接组成。门扇由钢型材质焊接骨架，外铺钢板构成；中间填充材料为；硅酸铝防火棉 , 平衡机构通过螺栓固定在门扇上，使两扇门异向同步开启，风门通过自动比重开启或关闭。见图（面向迎风方向）。
ZMK-127全自动无压风门主要特点
⑴ 开启力小，开启力与风压大小及方向无关；
⑵ 双向隔风，无需再设反向风门；
⑶ 双面密封，漏风量小；
⑷ 系统简单，安全可靠；
⑸ 防腐、防潮、阻燃、强度大。
全自动风门风门结构及材质
风门为钢制风门 , 双扇对开 , 共二道 , 每一道风门中的一扇门留设一个行人小门规格为 680mm × 1680mm ，小门可自动关闭，带锁并能两面打开，小门正反面各设一把手。小门设一观察窗，尺寸为圆形 300mm * 300mm 。
门体主要由门框、门扇及配重等部分构成，门框门扇采用钢制焊接结构；门扇结构采用 100*50* 4mm 矩形管焊接 ( 龙骨结构 ), 两门均焊接 2mm 钢板，门厚度为 54mm ；门框采用不小于 120 × 120 × 10mm 方管制作 , 门框与门扇间采用密封胶垫 , 密封性能良好；风门观察窗采用 10mm 厚有机玻璃。
ZMK-127自动无压风门控制系统组成

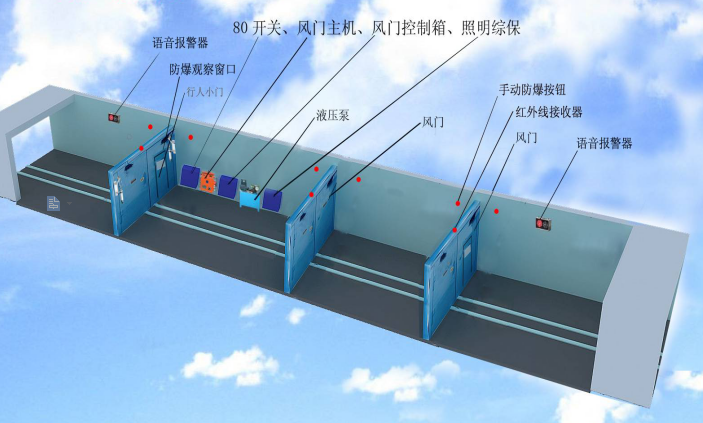

风门为自动液压风门 , 控制系统有以下部分组成 : ⑴ KXJM-127 风门控制用控制装置主机 1 套 ;
⑵矿用隔爆兼本安型语音报警器 2 台 ;
⑶遥控器 2 个 ;
⑷ GHW-5 矿用本质安全型红外线传感器 4 对 ;
⑸ GFK23 矿用本质安全型风门开闭状态传感器 4 个 ;
⑹油缸 2 台 ;
⑺液压泵站 1 台 ;
⑻防爆按钮 4 个 ;
ZMK-127 自动控制系统介绍
（ 1 ） ZMK-127 电控装置概述
1 、产品特点
ZMK-127 型风门控制用电控装置，适用于煤矿井下风门控制，行人和矿车通过时由该电控装置实现风门的启闭，自动闭锁。同时，可配合我公司生产的无压风门使用，效果更好。
2 、主要用途及使用范围
适用于煤矿井下风门的控制。
3 、型号和基本参数
3.1 型号含义
Z M K — 127
装置 风门 控制 工作电压
