ZMK-127(Q)电动风门气动控制装置的由来

作者：矿用风门来源：互联网

煤矿井下电动风门控制的研究一直没有间断过，有人利用气压作为动力的叫做ZMK-127(Q)电动风门气动控制装置，液压作为动力的叫ZMK-127液压风门控制装置，分别来控制风门的开闭，也有人利用QC83-80N可逆磁力制动器自行设计改造了电动风门，但是在现在应用中，每种装置都有各自的缺陷。

目前大部分煤矿井下气源是必不可少的，所以采用气源作为动力的风门气动控制装置使用比较广泛，今天主要讲解下电动风门气动控制装置。

ZMK-127电动气动风门采用压力平衡原理，每道风门为双扇钢制门框异向同步开闭，运用联杆平衡机构把作用在风门上的压力通过联杆平衡机构转化为一种内力并得到平衡，保证了风门打开时省力、方便灵活。由于压力平衡式风门为异向开闭，因此无论风流方向如何，两扇门均同时受到风流的推力和风流的压力，而且大小相等。另外在门框横梁上的风门开启方向的异侧，焊接挡板确保风流反向时风门不被吹开。同时通过配重块产生的牵引力实现风门自动关闭。

门体结构

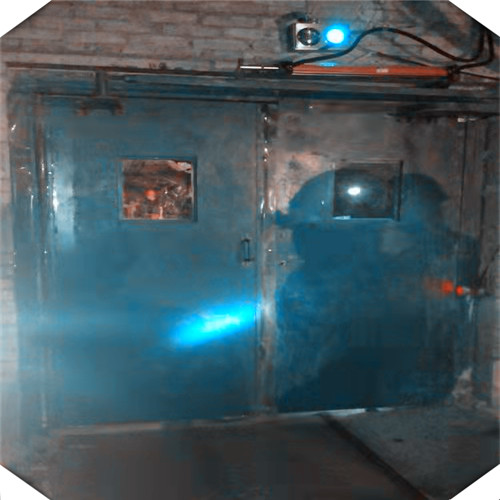

该风门为分体结构，在井下组合安装使用。主要由门扇、门框、平衡机构、合页、配重等组成；门框采用型钢焊接、螺栓联接组成。门扇由钢型材质焊接骨架，外铺钢板构成；中间填充材料为；硅酸铝防火棉 , 平衡机构通过螺栓固定在门扇上，使两扇门异向同步开启，风门通过自动比重开启或关闭。见图（面向迎风方向）。

ZMK-127电动风门主要特点

⑴ 开启力小，开启力与风压大小及方向无关；

⑵ 双向隔风，无需再设反向风门；

⑶ 双面密封，漏风量小；

⑷ 系统简单，安全可靠；

⑸ 防腐、防潮、阻燃、强度大。
