矿用光控自动无压风门,光控气动无压风门
作者： 矿用风门来源： 互联网
目前煤矿井下自动风门主要有红外和光控两种感应方式，光控无压风门和红外线自动无压风门各有各的特点，济宁和利隆生产的矿用光控自动无压风门实现了自动化开启风门的基础上安装一套风门声光语音报警装置和风门防夹功能，使用起来更加安全可靠。

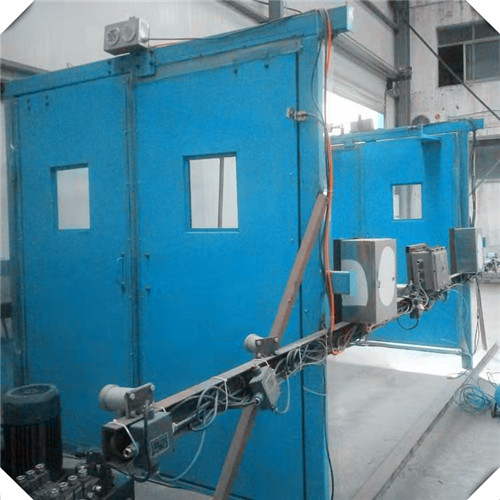

矿用光控自动无压风门，此风门包括三部分，即无压风门部分、驱动（气动）部分和控制部分。该风门门体结构简单、强度高、密封严密、安全可靠、操作简单等突出优点
矿用光控自动无压风门特点
１．每道风门的两侧各配有一个红外线传感器探头，当有人或车通过风门时能够实现风门的自动启闭；
２．门扇为钢制结构，强度大，密封严密，漏风量小；
３．关闭平稳，安全可靠；
４．双向隔风，不须再设反向风门；
５．工作简便可靠，具有自动和手动两种操作功能；
６．结构简单，易维护；
７．两道风门之间可通过电气实现闭锁。
矿用光控自动无压风门安装步骤
(1)、先在轨道两侧适当位置凿坑。在距轨面150mm处垫铁板5找平(如果两轨面不平，以高轨面为准)。
(2)、在巷道内放置两个横木，再将门扇放上，用M16螺栓将门梁与门框固定在一起。门扇的下部用铁丝或夹板将两扇门固定在一起。
(3)、立起门扇，调整左右距离，并用水平尺调平。门梁必须水平，两扇门必须在同一个垂直面内，门扇关闭严密。
(4)、门扇调整好后，用木撑或铁丝将门扇固定。
(5)、开始砌墙，在合适位置将导向轮固定到墙内。过木要放到门墙上，用两根过木将门梁夹住，切不可将过木直接压到门梁上。过木的合适位置是：过木的下缘应比门梁的上缘略低5mm左右。
（6）、气动元件及管路的安装要按施工图及有关规定进行。首先将气
元件固定在设计位置，然后按设计接通管路调试好即可。
调试
(1)、门墙凝固后,即可将连杆机构2、锁拉手6、拉手14、吊桶8等配件装上，然后关上门，调整连杆机构上的连杆，直到门扇关严为止，随后用搬手将连杆的锁紧螺母拧紧即可。
(2)、吊桶内加沙或其他重物，使风门能够平稳关闭即可。
维护
(1)、对在运输、安装过程中损坏的密封条进行更换。
(2)、对门上的紧固件要涂油以防日后锈死而更换不便。
矿用光控自动无压风门控制部分的安装调试：
（1）在每道风门两侧巷道顶板的适当位置（根据矿上的实际情况而定）各安装一个红外线探头；
（2）每道风门的控制主机可挂到两道风门之间巷帮的适当位置；
（3）通过电缆使每道风门的控制主机分别与其探头和电磁铁相连；
（4）两道风门的控制主机用电缆相连使其两者之间实现相互闭锁；
（5）安装完毕后，经过调试（主要包括延时时间、探头距风门的距离等）达到使用要求即可。
