臂式气动风门开启装置是纯气动控制装置么
作者： 矿用风门来源： 互联网
首先臂式气动风门开启装置是气动控制装置的一种，是新研发的一款气动风门控制装置，气动风门开启装置适用于煤矿井下单扇风门，由于部分井下风门两侧压差大，开启风门非常困难。该装置可以轻松快速地开启风门，且能实现两风门之间的闭锁，节省工人体力。该系统以井下压缩空气为动力，实现风门启、闭，风门间有气动闭锁功能，解决了风门人工开关和运输不便等问题，有效地防止了风门短路事故的发生，保障操作安全,对改善人机互动性、提高工作效率有着重要意义。本装置分两部分：1、执行部分，2、控制部分

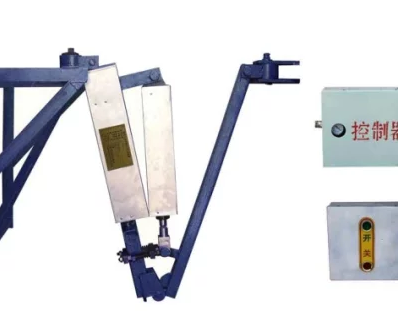

臂式气动闭锁风门开启装置,包括两套执行装置和两套控制装置,每套执行装置由可伸缩后臂,前臂,伸缩气管Ⅰ,伸缩气管Ⅱ,磁感应阀,伸缩气缸Ⅰ,伸缩气缸Ⅱ,限位气缸Ⅰ,限位气缸Ⅱ,限位板,折叠气缸,四通Ⅱ,四通Ⅰ,调节阀Ⅲ,单项阀Ⅱ,三通Ⅰ和三通Ⅱ组成,可伸缩后臂上有伸缩气缸固定轴,安装支架Ⅰ,后臂连接架和安装支架Ⅱ,伸缩气管Ⅰ和伸缩气管Ⅱ的结构相同,其中,伸缩气管Ⅰ由伸缩内气管,四通Ⅵ和伸缩外气管组成,每套控制装置由控制箱,开关盒Ⅰ,开关盒Ⅱ,三通Ⅲ和三通Ⅳ组成.其优点为,实现了风门气动启,闭以及风门间的气动闭锁功能,解决了原有风门人工开,关和运输不便等问题,有效防止了风门短路等风门事故的发生.
臂式气动风门开启装置产品特点
1、该产品可以直接安装于现有木质风门上，安装简单，维护方便，尤其是处于高地应力高风压的场所，当巷道变形时风门易于修整，适应性强；
2、气动控制、开启省力、闭锁准确可靠。
① 产品型号：GAD-1型臂式气动闭锁风门开启装置
② 风门启、闭时间可调，速度可调
③ 巷道静压：≤2000Pa
④ 工作气源压力：0.5~0.8MPa
⑤ 开启力：≥3000N
