XJEK-60感应全自动风门功能和技术参数
作者： 矿用风门来源： 互联网

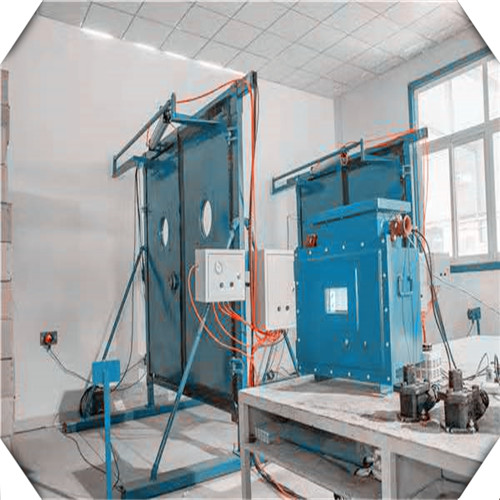

XJEK-60感应全自动风门功能描述

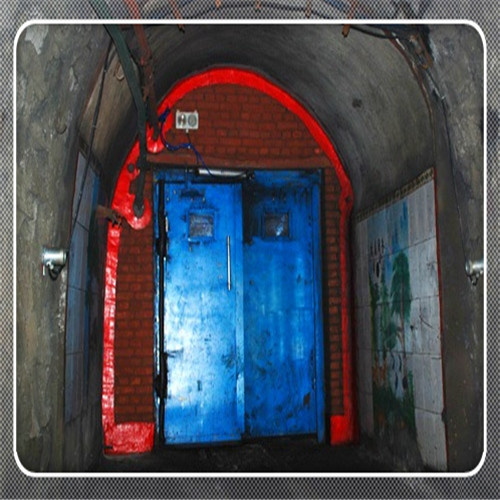

感应全自动风门是煤矿井下使用的一种风门，主要用于矿山井下进风大巷或主要进回风巷之间的联络巷中，实现风门自动启闭、电控闭锁、到位检测、声光报警、防夹人、防夹车等功能。具体功能如下：
（1）风门开启方式：风门具有自动检测式（红外线感应）和手动式（按钮开、关式，遥控器式）两种开启方式，同时备有手动气转阀（当系统停电但压风正常的情况下，利用该按钮可以实现手动开启和关闭）。
（2）风门闭锁：采用电气和机械双重闭锁（电气闭锁优先），同时设有解除闭锁的开关（说明：在停电或紧急情况下，当有人按下解除闭锁的开关时，闭锁解除，靠人力可以推开风门，但正常运行过程中此功能开关不影响风门的正常使用）。
（3）风门上装有位置传感器，检测风门的闭、合状态；防夹人保护传感器，有车辆、行人处于风门闭合范围内时，可以停止关闭；声光报警显示器，当风门开启或一侧风门未关闭到位时，有语音报警提示和字幕显示（上述传感器和显示器要求具有防水性）。
（4）风门具有行人或车辆通过后经过适当记忆延时，风门能够自动关闭，保证在行人和车辆通过后风门自动处于关闭状态。
（5）门扇上需留观察窗，尺寸：300mm*300mm，观察窗有机玻璃厚度不低于4mm；风门闭合严密，整体密封严密，漏风量小，门扇底坎加密封；风门及边框粘贴夜间反光标识。
（6）具备应急解除闭锁功能，特殊情况下，可解除两道风门的闭锁，使两套风门全部锁定在打开状态。
（7）具备LED屏幕报警和语音报警两种报警方式，车辆经过时，可发出多种语音提示信号，故障状态下可发出声光报警信号。
（8）风门具有控制单向行车≥5min的功能，避免车辆在联巷内会车。
XJEK-60感应全自动风门主要技术参数
（1）工作电压：127V；
（2）气源压力：0.3 MPa～0.8 MPa；
（3）传感器电压：DC 12V；
（4）显示装置规格：LED显示；
（5）风门驱动方式：气动驱动；
（6）单式风门结构：由2扇门和1套门框组成，为双扇对开结构；
（7）风门净尺寸：高不小于2.5m，宽不小于2.0m；
（8）风门面板厚度不低于3mm，门扇厚度不低于56mm；
（9）门扇开启角度：≥90度。
XJEK-60感应全自动风门在煤矿井下使用，周围环境温度-5℃～+40℃，相对湿度不大于95%（25℃），周围介质中有甲烷、煤尘等爆炸性混合物气体。
