自动铁风门|铁质自动风门采用红外线自动感应装置
作者： 矿用风门来源： 互联网

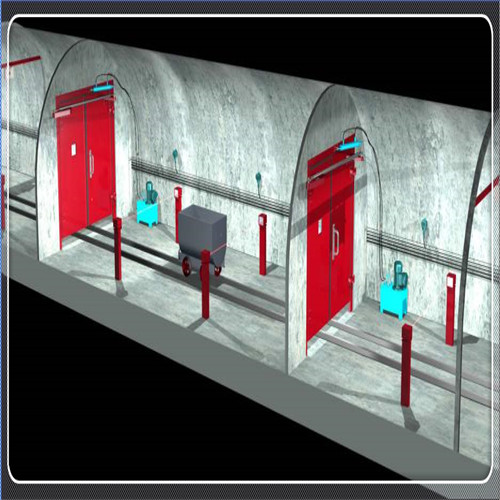

煤矿井下自动风门大部分采用钢铁制作的又叫做自动铁风门(铁质自动风门)采用红外线自动感应装置也叫做红外线自动感应风门一般安设在进回风之间的联巷中，起到隔绝风流同时行人通车的作用；自动风门主要构筑在通车行人较频繁的主要大巷上，实现井下通车风门的自动化
铁质自动风门组成由两道门、电控装置、检测装置、传感装置、PLC控制系统等组成。

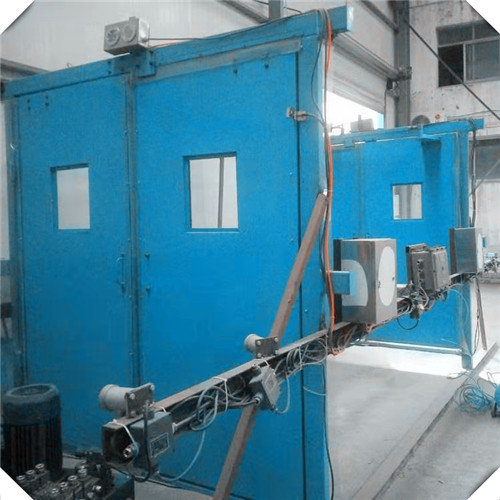

两扇风门通过连杆I、连杆Il由连杆连接起来，形成四连杆反风门系统。当其中一扇风门受到一定的拉力作用时，通过四连杆机构作用，可使两扇风门异向同时开启，靠配重装置的重力作用使风门自动关闭。每道门如图2所示，由两扇门体、上下横梁、左右门框、牵引滑轮、电液推杆、连杆、牵引钢丝绳、配重装置等组成。
风门门体采用钢结构，具有足够的强度，其中一扇门上设有行人风门，门扇周边采用橡胶带密封，以减少风门漏风量。
铁质自动风门控制系统介绍
自动控制系统由PLC可编程控制器、各种传感器及检测装置等组成；PLC作为综合计算机与自动化技术共同研发的新一代工业控制器，具有强大的通信和控制功能卩]。PLC可编程控制器通过接近开关检测接受信号传输实现对风门的开闭。
自动铁风门采用红外线自动感应装置运行原理
开门信号采用红外线传感器方式，红外线传感器传感器安装在门扇上，当行人或胶轮车到红外线传感器位置式，用红外线传感器感应信号，则风门开启，通过后延时自动关闭风门。
当当车辆或行人到达A门红外线传感器时，红外线传感器感应信号，其信号经PLC处理后输出，直接控制A门驱动系统开启风门A；A门声光报警器绿色指示灯亮，语音提示“开门请注意，离开请关门”同时B门红色指示灯亮，语音提示“对面风门已开，请稍后”，此时，车辆或行人可安全通过A门。通过A门红外对射时，延时一定时间风门自动关闭。
延时一定时间后，信号经PLC处理后输出，直接控制B门驱动系统开启风门B；B门声光报警器绿色指示灯亮，语音提示“开门请注意，离开请关门”同时A门红色指示灯亮，语音提示“对面风门已开，请稍后”，此时，车辆或行人可安全通过B门。通过B门红外对射时，延时一定时间风门自动关闭。
正常状态下A门与B门闭锁，同时只能打开一道风门。
必须在门体两侧安装醒目的停车指示标记，在门扇完全开启前，车辆不得超过停车线。
风门自动系统具有多重保护机制，有比较高的安全、稳定性。首先，防夹功能是将红外传感器安装在每道门的两侧，如关门时有车辆通过可立即开门，避免车辆碰撞门扇，出现事故。其次，风门的开关是通过油缸来实现，具有闭锁功能。一道门开启时，另一道门闭锁，防止两道风门同时打开，造成风流短路。
当停电状态下，可手动按钮控制风门的打开和关闭。
