一、QPSF-120/Z矿用防逆流自动排水装置组成
1、QJZ20—80、120/1140(660)矿用隔爆兼本质安全型真空电磁起动器：控制、检测、显示。
2、DFB25/10矿用隔爆型电磁阀：控制防止水逆流。
3、水位探头XYSS和XYXS：传输水仓水位信息。

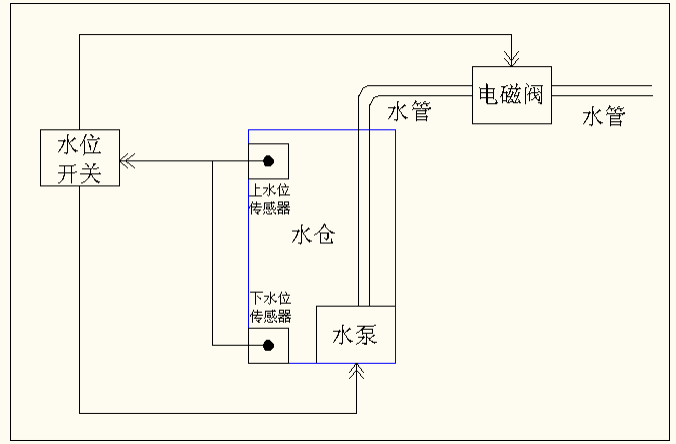

二、系统框图

三、装置功能
1、水位控制，通过水位探头采集水仓内的水位信息进行处理，满足自动排水条件时，起动器自动起动控制水泵起动，同时，防逆流电磁阀打开，排水系统自动运行。
2、本装置具有漏电闭锁、欠压、断相、短路、过载等多种保护功能。
3、本装置具有通信传输功能，可具备与地面进行通讯组网，做到相关信息实时可查。
四、装置简介
1、QJZ20—120/1140(660)矿用隔爆兼本质安全型真空电磁起动器
（1）、设备外形尺寸形图

QJZ20—120/1140(660)矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），适用于含有爆炸性气体（甲烷）和煤尘的矿井中，在交流50Hz电压为660V或1140V线路中，控制矿用隔爆型三相异步电动机，控制方式可就地控制和远方控制亦可水位控制。
起动器的保护器采用了先进的微处理器，高精度的数据处理及先进的保护算法，保护精度高，反应速断快。能完成漏电闭锁、欠压、断相、短路、过载等多种保护功能。
该起动器的特点如下：
a、采用128×64液晶显示屏，配合菜单式人机交互界面，操作直观简便，能实时显示当前运行状态及各种参数，显示信息丰富。
b、各项保护功能参数均可通过菜单选择调整，适用范围广，保护精度高。
c、具有 “记忆”功能，每次调整后的各项保护功能参数均记忆保存，下次上电或系统复位时自动提取上一次设定参数。而且保护器还能记忆故障信息，并能查询到故障所发生的具体时间。
d、通过保护器上的菜单操作键，可方便的进行定值修改、保护试验、信息查询、工作方式选择等功能。
e、具有RS-485通讯接口，可方便的实现远程监控及控制。
（2）、设备壳体结构：
a、起动器由装在撬形底架上的方形隔爆外壳、本体、前门及电器元件装配等部分组成。 外壳的前门 为平面止口式，当前门右侧的机械闭锁解锁后，可以抬起起动器左侧固定于铰链上的操作把手，将门抬起 来后（注意不要过于抬高），前门即可打开；关门时，转动前门即可关闭（转动前门时，注意操作手把的 抬起高度，避免操作手把上部凸轮与铰链顶撞）。
b、本体装配有：交流真空接触器、电流互感器、阻容吸收装置、隔离开关、控制变压器、千伏级熔断器 GRD、停止按扭、先导模块、中间继电器、起动按钮等。
c、外壳上装有：停止按钮与手把之间的机械闭锁装置；接线腔装有主电路进线端子3个，出线端子3个，2个九芯组合端子以及接线排；接线腔外侧装有4个主回路进出线引入装置和3个控制回路进出线引入装置。主回路引入装置可通过外径为φ42mm-φ51mm的电缆。
d、前门上装有：起动按钮停止按钮和各种保护参数的设置按钮。信号显示窗装有液晶显示器(以下简称LCD)，中文菜单式人机交 互界面，可显示运行、故障等各种信息。
2、DFB25/10矿用隔爆型电磁阀
DFB25/10矿用隔爆型电磁阀是针对煤矿井下恶劣环境而研制开发的新产品，它彻底克服了一般先导式电磁阀公称压力小、工作可靠性差、易堵塞渗漏等缺陷，适用于允许在周围空气中的甲烷、煤尘等不超过《煤矿安全规程》中所规定的安全含量的矿井中使用，作为水、乳化液、油及粘度小、不易燃、无悬浮物的液体管路中控制全开、全闭使用。
结构为直控二位二通常闭式，阀体上部为特种电磁铁。作为直接开闭阀门的动力源。阀体的下部为阀座，由进水口、出水口、导水阀口和密封芯等部件组成。通电后，在电磁效应的作用下，活动铁芯产生足够大的提升力克服弹簧和介质压力，使密封芯脱离导水阀口，阀口打开，介质即流通。反之，断电时，在弹簧和介质压力的作用下，密封芯将导水阀口关闭，介质不能流通。
