FWQB全自动无源风泵控制器控制自动排水停水

作者: 矿用风门来源: 互联网
FWQB全自动无源风泵控制器控制自动排水停水 矿井水灾是煤矿五大自然灾害之一。通常情况下在矿山开采过程中,巷道内会产生大量积水,给行人和物料进出造成很大不便,影响工作效率,严重威胁矿井安全生产。

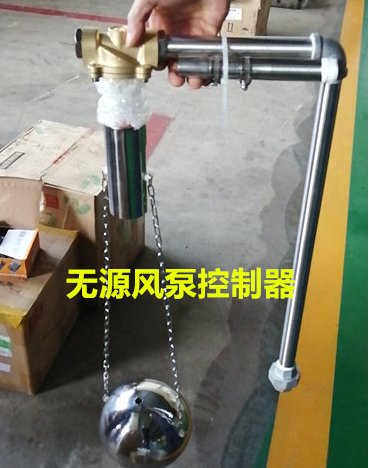

FWQB全自动无源风泵控制器
济宁和利隆机针对煤矿井下巷道排水的情况,我公司针对煤矿井下巷道排水的情况,继研发了FDZK-16(19)型风泵自动排水控制器之后,又开发了QZK-1型潜水泵自动排水控制器。
本控制箱主要应用于矿山巷道积水处,和潜水泵及电磁启动器配合使用。这是矿用潜水泵的一种自动控制装置,在潜水泵排水过程中,当水仓水位达到设定高水位时,本装置启动潜水泵开始排水,当水仓水位降到设定的低水位时,本装置停止潜水泵停止排水,完成潜水泵的自动开停,做到有水排水无水停泵,无需人工干预,达到自动排水的目的。

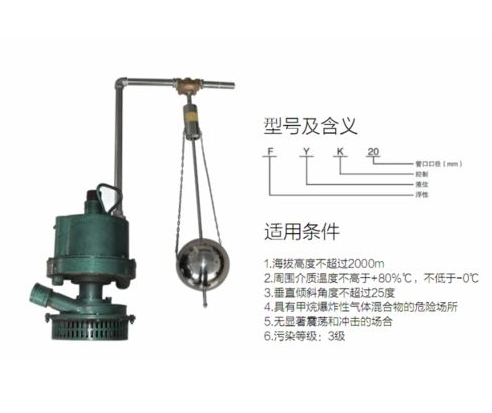

FWQB全自动无源风泵控制器
FWQB全自动无源风泵控制器产品结构:
本装置主要由两个行程开关、一个三通接线盒、操纵杆和浮球机构等部分组成,与电磁启动器共同完成潜水泵自动排水功能。
现有的电磁启动器由远方操作按钮来实现远方操作功能,以常用的QBZ-80型电磁启动器为例,远方操作按钮中的启动按钮常开触点接电磁启动器的1、2号线,停止按钮常闭触电接2、9号线,分别完成电磁启动器的启动与停止功能。本装置的接线部分与远方按钮接线相同,上位行程开关内的常开接点接1、2号线,下位行程开关的常闭点接2、9号线。行程开关由浮球机构带动操纵杆来实现自动启停水泵的功能,从而达到自动排水的目的。

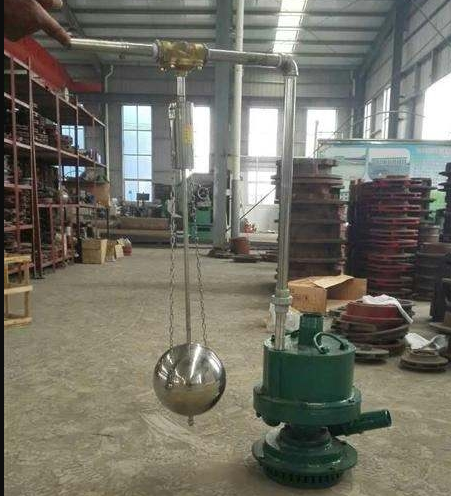

FWQB全自动无源风泵控制器
FWQB全自动无源风泵控制器工作原理(具体结构见潜水泵自动排水装置工作原理图):
当水位上升时,浮球和立杆带动下限位块向上移动,当下限位块碰到限位环后,限位环和操纵杆向上移动,触动上位行程开关动作,开关内的常开点吸合,电磁启动器动作,水泵开始排水。
当水位下降时,浮球和立杆带动上限位块向下移动,当上限位块碰到限位环后,限位环和操纵杆向下移动,触动下位行程开关动作,开关内的常闭点断开,电磁启动器断开,水泵停止排水。
