矿用井下风门防撞自动阻车装置的作用
作者: 矿用风门来源: 互联网
矿用井下风门防撞自动阻车装置提供一种安装简单、使用方便,能够避免小绞车拉车、人工推车、大巷车辆往来撞击风门事故的矿用井下风门防撞自动阻车装置。

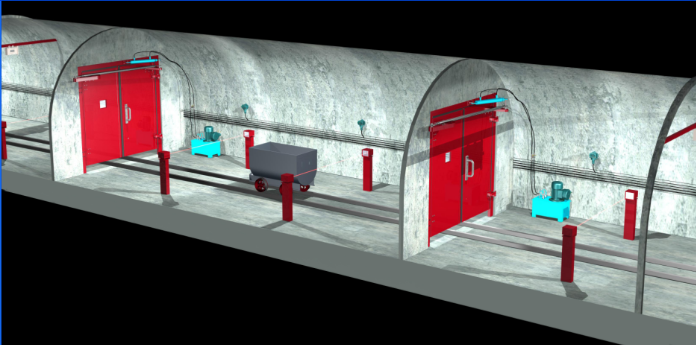

矿用井下风门防撞自动阻车装置包括:井下安全监控分站、气压控制箱、电磁阀、风门、磁铁、磁控管、气动式阻车器、气压输入管,磁铁固定设置在风门旁边,在磁铁对应位置的门框上固定设置有磁控管,磁控管的电源连接到井下安全监控分站,磁控管的控制端连接到电磁阀,电磁阀与控制箱连接到一起,控制箱的气压输出管与气动式阻车器相连接,控制箱的气压输入管连接到井下的压风管路。
这样,在风门关闭状态下磁铁和磁控管接近吸合,安装在风框上的磁控管将风门关闭信号反馈给电磁阀,电磁阀启动控制箱驱动气动式阻车器工作,从而实现在风门关闭状态下阻车器可自动打开,阻止车辆通过,避免车辆撞击风门。当车辆需要通过风门时,将风门打开,磁铁和磁控管离开,磁控管将风门打开的信号反馈给电磁阀,电磁阀启动控制箱驱动气动式阻车器关闭,从而保证车辆可以顺利通过风门。能够避免小绞车拉车、人工推车、大巷车辆往来撞击风门事故的发生,具有安装简单、使用方便、安全可靠等特点。
