矿用抗冲击波远程监控自动风门是什么门

作者: 矿用风门来源: 互联网
矿用抗冲击波远程监控自动风门是一种基于PLC的风门远程自动控制系统,包括矿用隔爆兼本安型PLC控制器、矿用本安型微波传感器、矿用本安型接近开关、矿用隔爆型控制按钮、防爆电磁阀、矿用本安型语音声光报警箱、矿用本安不间断电源、矿用本安型网络交换机和厂区监控室监控主机,所述矿用本安不间断电源为所述矿用隔爆兼本安型PLC控制器、矿用本安型微波传感器、矿用本安型接近开关、矿用隔爆型控制按钮、防爆电磁阀和矿用本安型语音声光报警箱提供电能;所述基于PLC的风门远程自动控制系统安装在矿下风量控制的巷道中。

所述矿用本安型网络交换机与所述厂区监控室监控主机进行数据通讯,进一步的,矿用本安型网络交换机是一种全新的井下通讯设备,可以实现以太网光信号和电信号中任意两个通信口之间的数据交换,交换机符合 IEEE802.3协议,支持全双工∕半双工。适用于煤矿井下有瓦斯、煤尘及其它有爆炸危险的场所,作为冶金矿山、油田、露天煤矿、港口码头、选煤厂、发电厂等恶劣环境中的通讯设备。
矿用抗冲击波远程监控自动风门

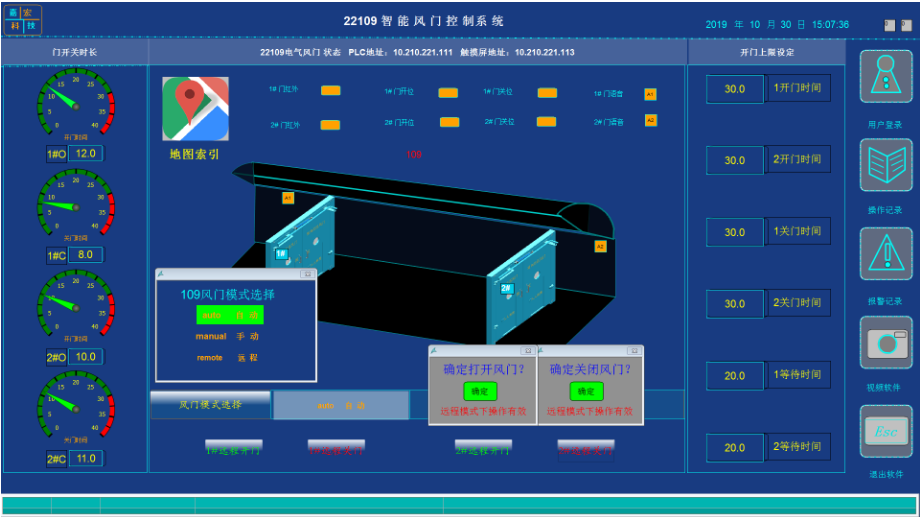

所述厂区监控室监控主机还连接有至少一个监控主机和液晶显示器,并向所述监控主机和液晶显示器发送启动和关闭监控屏命令。

所述防爆电磁阀机械连接有多个气缸和多个风门,所述防爆电磁阀通过所述矿用隔爆兼本安型PLC控制器工作,进一步的,本防爆电磁阀主要由隔爆外壳、接线盒、电缆引入装置、按钮元件、按钮控制杆等零部件组成。壳体与上盖、壳体与接线盒是以平面隔爆结合面通过螺栓紧固件连接,接线柱按钮控制杆是以圆筒隔爆结合面通过紧固件与壳体上盖相连,引入装置用于引入电源电缆。

所述矿用隔爆兼本安型PLC控制器控制所述矿用本安型微波传感器工作,并将所述状矿用本安型微波传感器监测到的人、车通过信号后送给所述矿用隔爆兼本安型PLC控制器,所述矿用隔爆兼本安型PLC控制器发送控制指令到所述防爆电磁阀。

上述的一种基于PLC的风门远程自动控制系统所述风门默认为关闭状态。

上述的一种基于PLC的风门远程自动控制系统,所述矿用本安型微波传感器工作监测到人、车通过信号后,所述矿用隔爆兼本安型PLC控制器发送控制指令到所述矿用本安型语音声光报警箱开启声光报警。

所述当矿用隔爆兼本安型PLC控制器故障或停电时,所述风门气缸的进气口和回气口与外界相通,可手动开启所述风门。

所述矿用隔爆兼本安型PLC控制器、矿用本安型微波传感器、矿用本安型接近开关、矿用隔爆型控制按钮、矿用本安型语音声光报警箱固定在同一个矿用防爆箱中。

进一步的,所述矿用本安型接近开关感应面为等待磁场感应,当铁质感应面时,输出感应信号,由电路处理后,从而起到无接触监测物体的作用。本接近开关可实现煤矿井下相关产品的限位控制。本产品具有动作稳定、可靠和耐用的特点,是取代目前煤矿井下常用的干簧管传感器的替代产品。

所述矿用本安型微波传感器分别位于不同的风门上。

所述矿用本安型网络交换机与所述矿用隔爆兼本安型PLC控制器采用以太网、光纤和RS485总线任一种或多种通讯方式。

所述防爆电磁阀包括至少两个三位五通电磁阀,所述矿用本安型微波传感器为微波光电传感器。

进一步的,基于PLC的风门远程自动控制系统适用于煤矿井下风门控制,行人或矿车通过时由该电控装置实现风门的自动开启和关闭。本装置由智能化、控制功能强的西门子PLC(矿用隔爆兼本安型PLC控制器),高性能传感器,隔爆电磁阀和操作按钮等组成。矿用隔爆兼本安型PLC控制器可以通过RS485或以太网进行远程监测与控制,控制实时性好,可靠性高,数据处理快,故障率低。

本实施例以西门子PLC为核心的监控设备,作为各种设备的自动监测、控制装置,提供1路本安型电源供外围设备使用,可以采集开关量和模拟量信号,经过用户编写的程序控制现场设备,同时将监测数据传给上位机,并设有控制方式选择开关及就地控制按钮。适用于煤矿井下有瓦斯、煤尘及其它有爆炸危险的场所。

显然,上述实施例仅仅是为清楚地说明所作的举例,而不是全部的实施例,并不用以限制本实用新型。对于所属领域的普通技术人员来说,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
