矿用行人风门和行人小门的结构
作者： 矿用风门来源： 互联网
煤矿井下的矿用行人风门和煤矿行人小门（矿用行人小门）矿用正反向风门主要应用于联络巷道中，方便井下工人进出采掘工作面，减少通过通风巷道行走，路途较远，消耗体力，浪费时间等问题。矿用行人风门、矿用行人小门包括门框和门扇、螺旋套组件、Q型密封和橡胶缓冲块，所述螺旋套组件由上套、下套、转轴和压缩弹簧组成，门扇嵌装在门框内，在门框的上下两边框正对的位置处分别固定一上套，在门扇的上下两边框正对的位置处分别固定一下套，且门框和门扇的上下边框上的上套和下套一一对应。
在矿用行人风门的门扇的上下两边框上均开设有一沉孔。下套为一圆柱结构，该圆柱结构的上端中部向两侧径向突出设置有一搭接耳，且该柱形结构的柱体中部开设有一通孔，该通孔内设置有螺纹；压缩弹簧一端伸入套装在上套的大阶梯孔内，另一端顶接在下套的上端部；转轴依次穿过上套的小的阶梯孔和大的阶梯孔，再穿过下套的通孔后与该通孔螺纹连接；上套的连接耳板与矿用正反向风门门框通过螺栓紧固；矿用行人小门的门扇相对于门框以螺旋套组件进行转动。

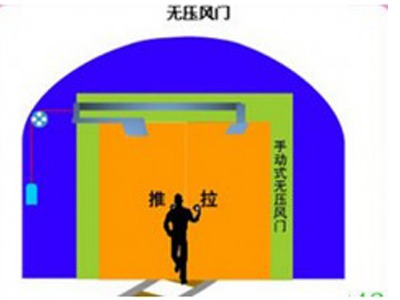

矿用行人风门一般一套风门的话有四道组成。一正一反，一正一反的排列结构。竹胶板行人正反风门在生产时经过高温高压和水热处理，封闭性好，能够防止虫蛀和霉变等特点。竹制无压风门经过多道工序加工制作，规范成套，美观大方，使用便捷，安全系数高与传统木质风门相比具有强度、硬度大，使用寿命长。竹胶板风门与钢制风门相比具有重量稍轻，加工难度降低，成本低等特点。竹胶板煤矿行人风门采用的是高覆膜高压竹胶板材料。外层是防火层。板材是高压压制的，在挺度和硬度上不亚于铁质矿用行人小门。
矿用行人风门在方便工人的同时，也由于工人素质的高低不同，或者工作劳累，很容易忘记主动去关闭风门，造成通风短路，严重的造成通风事故，危害采掘工作面的正常工作。针对以上行人小门容易发生的问题，保证矿用正反向风门每次都能正常及时的关闭，把自动闭门器应用于矿用行人风门（矿用行人小门）上当开门过程完成后，由于弹簧在开启过程中受到压缩，所积蓄的弹性势能被释放，将柱塞往左侧推，带动传动齿轮和闭门器连杆转动，使门关闭。
