井下炸药库抗冲击波活门的作用
作者： 矿用风门来源： 互联网

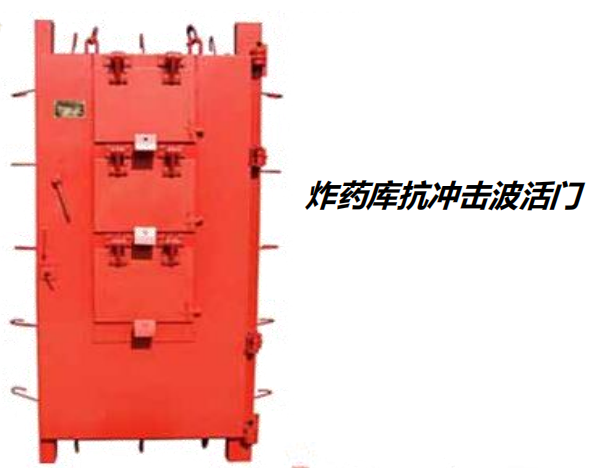

井下炸药库抗冲击波活门结构和作用结构和作用防护活门安装在井下火药库发放及行人一侧的出口，在其发放处的外侧，以防止库内或发放处爆炸冲击波及爆炸后产生的火焰及浓烟、有毒气体向外扩散（图1)。密闭门设置在库房回风侧出口的一端，其作用同防护活门（图2）。这两种门通常是关闭的。
防护活门门扇上部装有3组通风活门装置（图1)，总通风量为6000m3/ h，每组通风量为2000m3 / h，可供不同容量的井下火药库选用，风速按8m/s设计。活门装置结构是在活门底板开有3组共18个直径122mm 的通风孔，活门板外部装有自重张开 12。角的活门悬板。当库内一旦发生爆炸，冲击波通过拐3道直角弯及延长2m的尽头巷道衰减之后余压只要大于20kPa时，活门悬板受压，在3一8ms内自动关闭，与外部隔离，阻止爆炸冲击波及爆炸产生的火焰、有毒气体向外部巷道扩散，而由总回风道排出。
活门和密闭门各装有一套手动闭锁和紧急闭锁装置。其作用是在防护活门开启较频繁、门扇未闭锁的情况下，当爆炸冲击波压力大于20kPa时，瞬间压缩门体密封圈使门扇与门框紧闭．，该装置的锁头进入锁心，拨动双片弹簧制动闭锁，防止门扇反弹。井下炸药库抗冲击波活门结构和作用
为保证活门经常开启和随时关门，门体上装有复位弹簧折页，使其自动关闭。门扇周边装有空心橡胶密封圈，只有在受爆炸冲击波压力作用下，压缩密封圈，紧急闭锁装置才能作用，平时仅需使用手动闭锁。
防护活门有3个功能作用#一是抗冲击波的作用爹二是3组18个通风孔调节库房所需风量的作用爹三是库房内外发生火情，关闭通风孔，起隔离作用。
为防止活门人为长期敞开，在库房炸药发放室内，装有防爆光电开关、信号电笛及信号灯和报警装置。其作用原理利用装在防护活门框上的报光器和受光器，当活门关闭时，安装在活门上的金属遮光板，通过报光器和受光器之间，使防爆光电开关给出一组常开接点断开，电笛和信号不显示信号。当活门敞开时，报光器和受光器之间被检测物体，使防爆光电开关给出一组常开接点闭合，电笛、信号显示报警信号，值班人员关闭防护活门。井下炸药库抗冲击波活门结构和作用
