液压自动风门工作原理
液压自动风门动作原理
风门动力来源于液压泵站，油缸连接到风门的顶部，当活塞杆缩回时，将风门开启；当活塞杆伸出，风门关闭
电气系统的工作原理

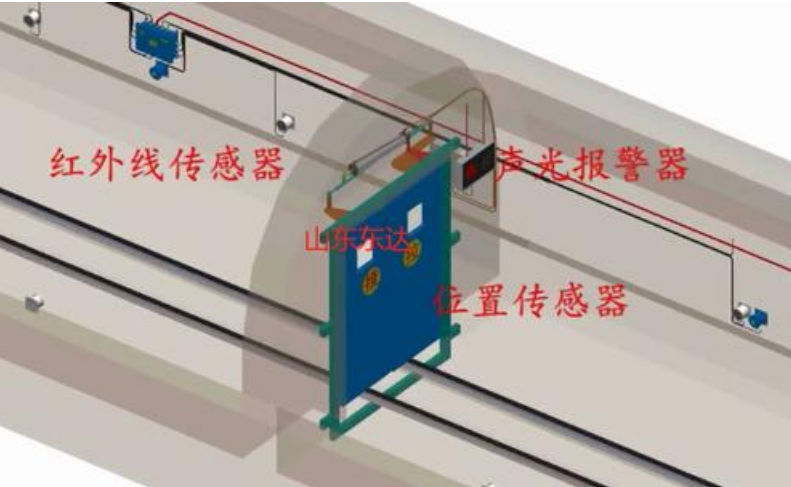

风门内外侧均安装有按钮和红外传感器，当有人、车通过信号时，该信号经PI．，c（编程器）处理后，自动控制器控制电磁阀打开第一道风门，人、车经过后红外照射该门另一侧传感器，PLC释放电磁阀，第一道风门关闭，同时该风门的开闭状态传感器向对方发出闭锁信号，保证风流的定向、稳定流动，在第一道风门关闭后，当第二道风门红外传感器有信号时，第二道风门立即打开。自动风门液压控制系统安装如图2 所示。
ZMK一127液压自动风门主机由西门子S7一 200PLC编程器控制，0P320显示器可适时显示传感器（均采用日本原装进口的欧姆龙传感器）的状态、油缸的状态、风门的开闭状态、语音报警器的状态等，并可通过面板的按键设置风门开闭的延时时间。
两组风门的语言报警器平时长亮绿灯，当第一道风门开启式，所对应的语言报警器发出“通过风门，注意安全"的语音提示；第二道风门的语言报警器的绿灯转化为红灯，并发出“对面风门打开，请稍后"的语音提示；当第一道风门完全关闭后，语音报警器停止报警，亮绿灯，此时第二道风门方能打开。
液压自动风门技术参数
（1）工作电压：AC ] 27V。
（2）工作电流：350mA。
（3）最高允许输人电压：ACI 140V。
（4）电磁阀：DC24V。
（5）语音报警器：DC12V。
（6）红外传感器：DC12V。
风门开闭状态传感器：DC24V。
