煤矿井下巷道的折叠式风门
作者： 矿用风门来源： 互联网
目前煤矿矿井用风门有的采用平衡门、有的是木头门，木头门密封性能差，开启不方便，不能实现远程控制，智能化程度差，当过车或大件物资需拆卸门，工作强度较大；平衡门虽然自动化程度高，但是回转半径大，而且两扇门分别朝前后同时打开，对进出人员和车辆安全存在隐患，严重影响生产效率。

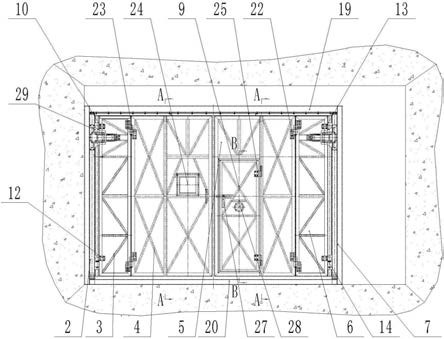

一种用于煤矿井下巷道的折叠式风门，它包括由左门框、右门框、上门框和下门框构成的门框、由左小门和左大门构成的左折叠门及由右大门、右小门和人行门构成的右折叠门，其中：它还包括两个气缸、弹簧缓冲装置、四个门轴装配、软橡胶板、滚轮轴承、转轴、挡圈、轨道板和气缸支座，所述左门框和右门框的两端分别通过螺栓及定位销与上门框和下门框的两端联接，所述由左门框、右门框、上门框和下门框构成的门框通过锚栓固定于巷道的侧壁；所述两个气缸的伸出端分别与左小门和右小门的上部连接，两个气缸的缸体中部分别铰接在气缸支座上，气缸支座分别装在左门框和右门框的上部；所述左小门的左侧上下两端分别通过第一门轴装配和第二门轴装配与左门框铰接，所述左大门的左侧上下两端分别通过第二合页铰接于左小门的右侧；所述右小门的右侧上下两端分别通过第三门轴装配和第四门轴装配与右门框铰接，右大门的右侧上下两端分别通过第一合页铰接于右小门的左侧，人行门通过第三合页铰接于右大门上设置的人行门门框上；所述左大门上端面的左边和所述右大门上端面的右边分别装有转轴，转轴的轴头处装有滚轮轴承，转轴的轴头沟槽中装有挡圈，对滚轮轴承起轴向限位作用，所述轨道板通过螺栓固定于上门框的下端面上并构成U型长槽使滚轮轴承能在槽中左右滚动；所述弹簧缓冲装置通过锚栓固定于巷道两侧的侧壁上，所述软橡胶板粘接在人行门的周边并与右大门接触，起密封作用。
