自动风门系统工作原理

作者：矿用风门来源：互联网

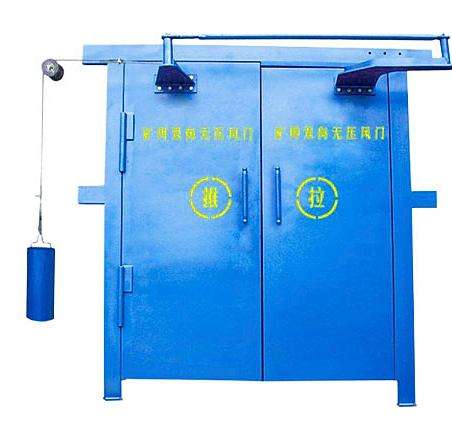

自动风门系统工作原理
安全光幕传感器的发射端与接收端分别安装在翻车机的两侧，发射端与接收端形成直线对射，共有4条平行射线，每条射线相距 40mm。正常情况下，风门处于关闭位置，下限位开关常闭点断开，电机处于休息状态，黄绿二盏电机运转指示灯灭。当系统通电后，安全光幕传感器处于工作状态，发射器红灯亮，说明电源接通。当煤车推进翻车机时，对射光幕被遮挡，光幕传感器装置发出遮光信号，中间继电器 KA1 得电，KA1 常开触点闭合， KM1 接触器得电闭合， KM1 的辅助触点闭合形成自保，绿色指示灯亮，电机带动滚筒缠绕钢丝绳，由钢丝绳牵引风门自动升起，当风门升到一定高度后，顶住上限位开关，上限位开关常闭点断开， KM1 接触器失电断开，电机停止运转，风门停止上升，并在蜗轮蜗杆减速箱自锁力的作用下，保持在原位置，绿色指示灯灭。当煤车卡完后，对射光幕正常对射，KA1 接触器失电，KA1 常闭触点闭合，时间继电器 KT3 延时 15 秒闭合（延时闭合时间可根据实际情况调整），KM2 接触器得电吸合，KM2 接触器的辅助触点闭合形成自保，黄色指示灯亮，电机反转，风门在自重的作用下随着电机的反转缓慢下降，当风门到达底部时，顶住下限位开关，下限位开关常闭点断开，电机停转，风门关闭，黄色指示灯灭。
