一种具有声光报警功能的风门开关传感装置，涉及煤矿安全监控系统检测领域，本发明提供一种具有声光报警功能的风门开关传感装置，可以实现当两道风门同时打开时，发出声光报警信号的功能。主要由两个风门传感器组成，监控分站或传输信号的设备通过四芯电缆与风门传感器相连，风门传感器由传感头组和磁块两部分构成，所述的传感头组包括干簧管，与干簧管连接的继电器，与继电器连接的声光报警电路；所述的传感头组和磁块分别安装在风门的门框和门的边缘相对应的位置，风门关闭时干簧管与磁块临近，风门打开时干簧管和磁块远离。本发明灵敏可靠，造价低廉，节约成本，在其他监控系统传输失效时仍可以报警。
风门开关传感装置是煤矿安全监控系统中连续监测矿井里风门“开”或“关”状态的装置。常规的风门开关传感装置由传感头组和磁块两部分构成。传感头组由干簧管外壳、插头、插座电缆固定板等组成、磁块组由磁铁、外壳等组成。其将带有干簧管的传感头组和产生强磁场的磁块分别安装在风门的门框和门的边缘。当风门关闭时，磁块紧靠开关组件，由磁力产生的磁场使开关组件维持闭合（或断开）状态，这时由干簧管开关输出一闭合（或断开）信号给监测系统分站或传输信号的设备，经数据线传输至地面中心站显示风门“关” 状态。当风门打开时，磁块离开了开关组件，开关组件即输出一断开（或闭合）信号给监测系统分站或传输信号的设备，经数据线传输至地面中心站显示风门“开”状态。

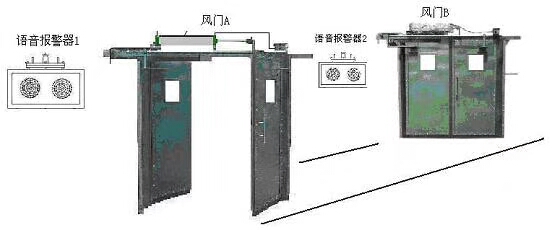

《煤矿安全规程》第五百零三条规定：主要风门应当设置风门开关传感器，当两道风门同时打开时，发出声光报警信号。为了实现这一条，现场通常在风门上再安装声光报警装置。当安全监控系统收到两道风门同时打开信号时，系统下发报警指令，经数据线传输到监控分站或传输信号的设备，监控分站或传输信号的设备输出信号，声光报警装置发出声光报警。但是当信号传输途中任意一点发生故障，都不能实现。
为了克服上述现有技术的不足之处，本发明提供一种具有声光报警功能的风门开关传感装置，可以实现当两道风门同时打开时，发出声光报警信号的功能。
本发明是通过如下技术方案实现的：本发明一种具有声光报警功能的风门开关传感装置，由两个风门传感器组成，其特征在于：监控分站或传输信号的设备通过四芯电缆与风门传感器Ⅰ相连，风门传感器Ⅰ通过四芯电缆再与风门传感器Ⅱ相连；所述的风门传感器Ⅰ 和风门传感器Ⅱ是结构相同的传感器，由传感头组和磁块两部分构成，所述的传感头组包括外壳，外壳内部的干簧管，与干簧管连接的继电器，与继电器触点Ⅰ的常开端连接的信号输出电路，与继电器触点Ⅱ的常开端连接的声光报警电路；所述的磁块由磁铁和外壳组成；所述的传感头组和磁块分别安装在风门的门框和门的边缘相对应的位置，风门关闭时干簧管与磁块临近，风门打开时干簧管和磁块远离。
所述的风门传感器声光报警电路采用串联连接，风门传感器Ⅰ的继电器触点Ⅱ的动触点与电源正极相连、声光报警电路输出端与风门传感器Ⅱ的继电器触点Ⅱ的动触点相连，风门传感器Ⅱ的声光报警电路的输出端与电源负极相连。
所述的风门传感器Ⅰ的继电器触点Ⅰ与监控分站或传输信号的设备信号输入接点其一相连；所述的风门传感器Ⅱ的继电器触点Ⅰ与监控分站或传输信号的设备信号输入接点另一相连；所述的风门传感器Ⅰ和风门传感器Ⅱ干簧管的动触点、继电器触点Ⅰ的动触点与监控分站或传输信号的设备输出的本安电源正极相连；所述的所述的风门传感器Ⅰ和风门传感器Ⅱ的继电器负极点与监控分站或传输信号的设备输出的本安电源负极相连。
所述的声光报警电路包括电阻、发光二极管、蜂鸣器组成；所述的电阻与发光二极管正极相连组成串联，再与蜂鸣器并联。
所述的风门传感器在风门关闭时，磁块紧靠传感头组，干簧管断开，继电器失电，触点断开，其触点Ⅰ输出信号给监测系统分站或传输信号的设备，经数据线在地面中心站显示风门“关”状态，触点Ⅱ也同时把本传感器内的声光报警电路断开；所述的传感头组在风门打开时，磁块离开了传感头组，干簧管接通，继电器得电，触点闭合，其触点Ⅰ输出信号给监测系统分站或传输信号的设备，经数据线在地面中心站显示风门“开”状态，而触点Ⅱ也同时把本传感器内的声光报警电路联通。
所述的风门传感装置在两个磁块全部离开传感头组时，所述声光报警电路发出声光报警。
本发明的有益效果是：本发明符合煤矿安全生产规定，灵敏可靠，造价低廉，节约成本，在其他监控系统传输失效时仍可以报警。
具体实施方式
[0015] 如图1和图2所示，本发明一种具有声光报警功能的风门开关传感装置，由两个风门传感器组成，其特征在于：监控分站或传输信号的设备通过四芯电缆与风门传感器Ⅰ相连，风门传感器Ⅰ通过四芯电缆再与风门传感器Ⅱ相连；所述的风门传感器Ⅰ和风门传感器 Ⅱ是结构相同的传感器，由传感头组和磁块两部分构成，所述的传感头组包括外壳，外壳内部的干簧管，与干簧管连接的继电器，与继电器触点Ⅰ的常开端连接的信号输出电路，与继电器触点Ⅱ的常开端连接的声光报警电路；所述的磁块由磁铁和外壳组成；所述的传感头组和磁块分别安装在风门的门框和门的边缘相对应的位置，风门关闭时干簧管与磁块临近，风门打开时干簧管和磁块远离。
所述的风门传感器声光报警电路采用串联连接，风门传感器Ⅰ的继电器触点Ⅱ的动触点与电源正极相连、声光报警电路输出端与风门传感器Ⅱ的继电器触点Ⅱ的动触点相连，第二个风门传感器的声光报警电路的输出端与电源负极相连。
所述的风门传感器Ⅰ的继电器触点Ⅰ与监控分站或传输信号的设备信号输入接点其一相连；所述的风门传感器Ⅱ的继电器触点Ⅰ与监控分站或传输信号的设备信号输入接点另一相连；所述的风门传感器Ⅰ和风门传感器Ⅱ干簧管的动触点、继电器触点Ⅰ的动触点与监控分站或传输信号的设备输出的本安电源正极相连；所述的所述的风门传感器Ⅰ和风 3/3页门传感器Ⅱ的继电器负极点与监控分站或传输信号的设备输出的本安电源负极相连。
所述的声光报警电路包括电阻、发光二极管、蜂鸣器组成；所述的电阻与发光二极管正极相连组成串联，再与蜂鸣器并联。
所述的风门传感器在风门关闭时，磁块紧靠传感头组，干簧管断开，继电器失电，触点断开，其触点Ⅰ输出信号给监测系统分站或传输信号的设备，经数据线在地面中心站显示风门“关”状态，触点Ⅱ也同时把本传感器内的声光报警电路断开；所述的传感头组在风门打开时，磁块离开了传感头组，干簧管接通，继电器得电，触点闭合，其触点Ⅰ输出信号给监测系统分站或传输信号的设备，经数据线在地面中心站显示风门“开”状态，而触点Ⅱ也同时把本传感器内的声光报警电路联通。
所述的风门传感装置在两个磁块全部离开传感头组时，所述声光报警电路发出声光报警。
