无压自动风门的应用
作者： 矿用风门来源： 互联网

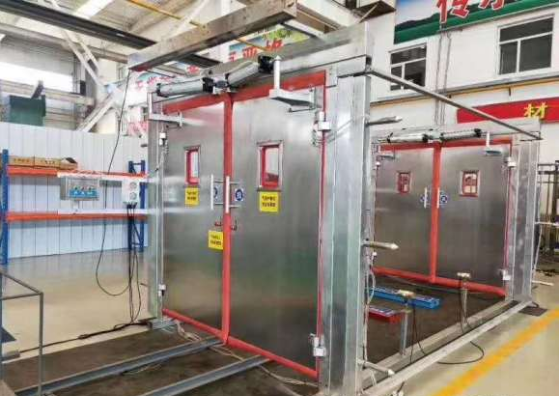

无压自动风门的应用
井下风门人力开启风门拉力实验
为了对无压自动风门使用积累经验 ,首先选择在风压较大、有弯道且联锁困难、运输量频繁的 23090 综采面上巷车场进行了安装试验。原风门为木质风门结构 ,风门扇的面积为 398 m2 ,两端的风压差达到 900 Pa 左右 ,人力打开风门最小的力量为 1300 N。再加上风门变形 ,阻力大,单人开启风门非常困难。
井下安装现场施工中 ,为保证自动风门使用效果 ,必须保证门框、门扇水平垂直并和墙面平行。风门下坎用水泥沙浆撇开轨道做成“n”型凸出平台 ,以保证门扇底部有一定强度的软质衬垫和底版上的凸出平台侧面接触严密。同时在门框和门扇接触的上部、两侧以及两门扇接触的中间部位均用一定强度的软质衬垫与之接触。安设后 ,对风门上部的连杆进行调整 , 保证气缸、连杆动作灵活。
无压自动风门开启风门拉力情况
由于两扇风门有向不同方向开启的特点 ,两扇相同面积的门扇向不同方向开启抵消了来自风压作用在风门上的力 ,开启风门的阻力主要为风门合页与轴、连杆轴与套的摩擦阻力、门扇底部衬垫与底版凸侧面摩擦阻力 ,用较小的力就可以开启风门 ,由于连杆的作用以及门框梁中部两侧焊接的挡板 ,门扇关闭后自动形成相对固定的位置 ,从而使关闭后的门扇与门框、门框与墙体接触严密不漏风。
无压自动风门使用效果和漏风测定
为了测试自动风门的自动化和连锁效果 ,进行人员和车辆通过风门测试 ,经过多次试验 ,在人员和车辆分别通过时 ,自动风门反应灵敏 ,动作可靠 ,没有发生误动作或连锁失效现象。为了对风门改造前后的漏风量进行比较 ,在同一地点、同一断面风压不相对稳定的巷道内更能显现其优越性。但无压自动Π Π 变的情况下 ,漏风量分别为 84 m3 min 和 37 m3 min , 证明无压自动风门整体装置使用效果和密封程度都比较好 ,能满足井下安全生产的需要。
