透视自动平衡风门和可视自动平衡风门工作原理

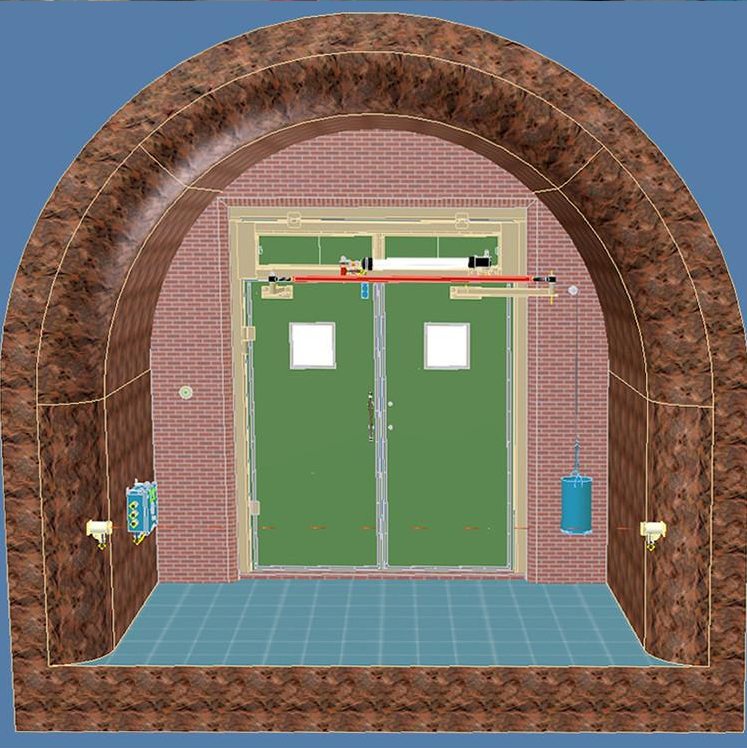

由于井下风门主要建造在矿井、水平、采区的进回风之间 ,风门两侧压差较大 ,人力开启风门困难 ; 另外 ,风门一般采用角钢骨架木质风门结构 ,因为采深大 ,矿压显现明显 ,造成巷道顶板下沉、拘帮、底鼓严重 ,致使采区大部分风门短期内变形严重、墙体破坏漏风 ,重新建造或维修频繁 ,给“一通三防”管理带来很大困难。如何保证稳定可靠的通风系统 ,一直是通风管理的重要内容 ,而风门的质量和完好情况与通风系统的稳定有着密切联系。2006 年以来 ,为打造本质安全型矿井 ,提高“一通三防”科技装备水平,该矿先后购置了多套无压透视自动风门 ,起初在 23090 工作面上巷石门车场进行了试安装 ,达到了试用效果。后又在 23130 上、下巷车场进行了建造安装。在安装使用过程中 ,逐步掌握了自动风门的原理和使用方法 ,保证了矿井通风系统的稳定可靠 , 风门由门扇、门框、联动连杆装置、推动气缸、电控装置、红外传感器及声光语音报警器组成(见下图) 。两扇门向两个方向开启 ,通过连杆和支撑臂实现联动。调整连杆螺丝的长度可以调整风门的严合度。



透视自动平衡风门原理

无压风门采用压力平衡原理制作 ,每组风门二道 ,每道风门为双扇,逆向开闭 ,利用两个逆向运动并通过两扇门上的支撑臂和连杆的作用 ,将风压转化为动力 ,实现两扇风门的同时联动 ,省力、方便、灵活。无压风门的最大优点就是风门两侧的风压对其开闭无影响 , 既无需安装反向门 ,又能满足矿井反风的要求。

可视自动平衡风门控制原理

自动风门的动力来自与井下压风管连接的气动控制箱。气动控制箱的控制核心是 1 个 FAB 智能控制器(见图 2) 。FAB 智能控制器是一种可在 LCD 面板上直接编程的可编程控制器。井下安装时 ,在每道风门的两侧一定距离分别安装 4 个传感器 (按钮、红外) ,分别形成一条不可见的监视线 ,当行人或车辆通过时 ,传感器自动检测出信号 ,信号经过 FAB 智能控制器进行处理后 ,输出控制信号给气动控制箱电子气阀 ,气阀打开 ,压风管中的高压空气推动气缸开启风门。另外 ,门上装有磁控开关传感器 ,监测风门的闭合状态。两组风门通过其传感器和控制器的联锁 ,在风门 A 打开的同时通过控制器对风门 B 进行闭锁。当 A 门有人员、车辆经过时 ,传感器发出信号 ,A 门动力源通电 ,打开 A 风门 ,同时 ,语音箱触发 ,使声光信号器动作 ,提示“风门打开 ,请注意安全”,并伴随着红灯闪烁 ,B 门语音箱同时提示“前方风门打开 ,请稍后”,伴有红灯亮 ,B 门有闭锁 ,以防止两扇门同时打开造成风流短路 ,经过适当的程序延时(据需要设定) ,人员、车辆通过后 ,A 门自动关闭 ,同时警示语音及红灯也关闭 ,绿灯常亮。B 门动作亦是如此。
