纯气动自动控制装置一种气动控制互锁装置

作者: 矿用风门来源: 互联网
纯气动自动控制装置该装置是最新型逻辑控制按钮式气动开门装置 , 独特设计生产的逻辑互锁功能 , 实现了矿井质量标准化中规定的井下进回联络巷复式风门“只能同时关闭 , 不能同时打开”的要求。它是通过井下压风作为气缸动力源 , 推动气收缩,推动连杆机构动作,调控风门开启,在关闭时不受气缸影响,利用封面机构缓慢关闭风门,实现手动与自动互不干扰, 当复式风门均处于关闭状态时 , 双气控二位五通阀的 P→A通 , B→S通 , 气缸的活塞杆缩回 , 21的 P→A通 , 摆动缸 19, 20开启状态 , 当需要通过风门时 , 操作二位三通阀按钮式换向阀 16或 17, 气压控制信号通过或门元件 13的 a或 b输入 , 从 s口输出 ,

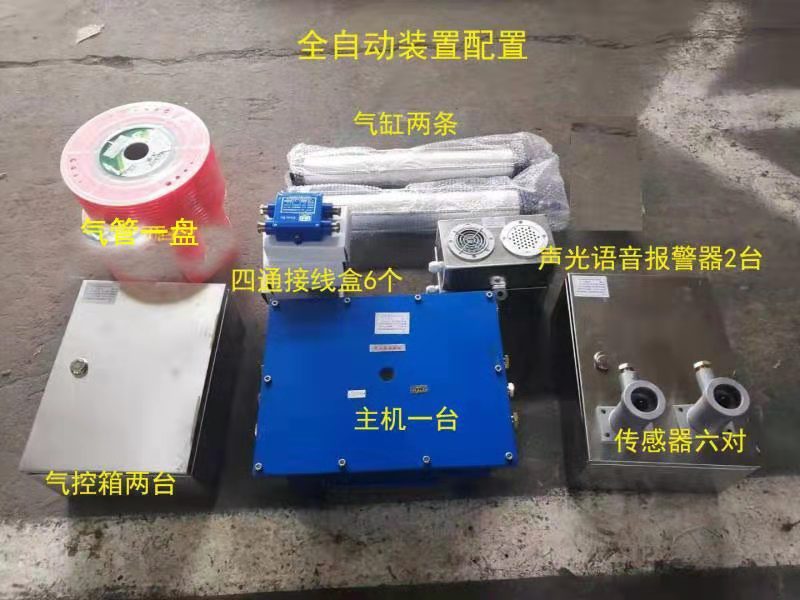

纯气动自动控制装置
有逻辑三门元件 12的 B口输入 , s口输出 , 经二位三通阀 5, P口输入 , A口输出 , 进入双气控二位五通换向阀 11控制口 C, 去气压控制信号 , 在 C气室内产生推力 , 使双气控二位五通换向阀滑动换向 , 由 P→A通 , B→S通 , 转换为 P→A通 , A→R通 , 空气进入气缸 6由 B口输出 , 在 B 腔内产生推力使活塞杆伸出 , 通过连杆拉开风门 , 22动作 , 19、20换向到关闭状态 , 双气控二位五通换向阀 11的 B口气压信号控制一道同样结构气控风门装置气路中 , 逻辑三门元件控制口 A, 在 A腔内产生压力 , 将 B→S通路切断 , 使控制气压信号中止 , 从而进入双气控二位五通换向阀换向控制 , 将风门打开。同时闭锁气压信号通过解锁阀 3的 P 口输入 , A口输出进入气缸 1、2的输出口 A、B, 产生推力气缸伸出 , 气缸 1的销门闭锁 , 气缸 2 “通行”变为 “闭锁”。只有操作 16、17, 控制气压信号 , 通过逻辑三门元件 12输出口 S经二位三通机械行程阀 4的 P→A通至或门元件 10的 a输入→b输出 , 进入双气控二位五通换向阀 11的控制口 D, 在 D室内产生推力 , 使二位五通换向阀换向 , 由 P→B, A→R, P→A, B→S通 , 气缸活塞缩回 , 19、 20恢复开启状态 , 闭锁信号解除另一组气控风门装置 , 风门才能打开 , 同样气缸 1、2无气压信号 , 在弹簧作用下缩回 , 气缸 1解除闭锁 , 气缸 2由“闭锁”变成“通行”, 实现了“只能同时关闭 , 不能同时打开的互锁功能”
