百叶式自动风窗,百叶式调节风窗
作者： 矿用风门来源： 互联网

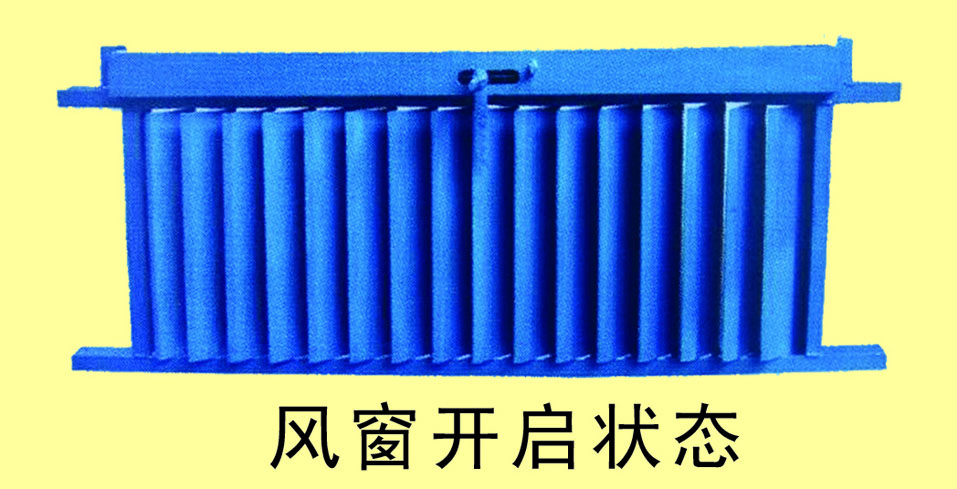

百叶式自动风窗包括百叶风窗本体，所述百叶风窗本体包括设置在左侧的一组左侧风叶及设置在右侧的一组右侧风叶，左侧风叶及右侧风叶由驱动总成驱动，左侧风叶及右侧风叶设置在风窗外框内，风窗外框与风叶之间还设置有风窗内框，左侧风叶及右侧风叶通过固定板固定在风窗外框上，左侧风叶及右侧风叶通过连杆机构相连。
百叶式自动风窗内框包括平行设置的内框下板及内框上板，内框下板及内框上板的两端通过内框侧板相连，构成方形框体，内框侧板通过自攻螺钉与风窗外框进行固定，内框上板通过第一连接螺栓与风窗外框进行固定，内框下板通过第二连接螺栓与风窗外框进行固定。
风叶包括页片，页片的一端设置有轴套，用于与风窗内框相连，页片的另一端设置有轴，轴上设置有摇柄。通过摇柄的转动实现对页片旋转角度的设置。
风门由前后两道门体组成，正常通风情况下，两道门体间具有气路闭锁，实现进回风之间的有效隔离，一旦矿井发生火灾，数据采集器将相应的数据传输至服务器，通过服务器下发控制命令远程将两道风门全部打开，将烟流引入回风巷。
风门包括底部基板，底部基板上设置有风门外框，风门外框的中部两侧对称设置有侧支脚，风门外框包括风门上板、风门下板、两个风门侧板，其中，风门下板与两个风门侧板之间的通过连接板A相连，风门上板与两个风门侧板之间的通过连接板B相连，风门外框内设置有两个门体，风门外框与门体之间设置有风门内框，其中一个风门侧板与一个门体之间设置有活页，门体上还设置有门把手及观察口，风门外框的风门上板设置有气缸支座，气缸支座与气缸的一端相连，气缸的另一端分别连接至驱动杆及从动杆，驱动杆驱动从动杆带动门体旋转开启或关闭。
所述单叶式自动风窗安装在风门上方的两个矩形通道内，单叶式自动风窗用于控制风门的过风量，两道门体之间的风量信息传输至服务器，当风量数值小于设定值时，服务器下发控制命令给风窗控制器，风窗控制器调节单叶式自动风窗增大风量防止前后两道门体之间风量过小，造成瓦斯积聚。
百叶式自动风窗包括百叶风窗本体，位置传感器、气动控制总成、红外传感器、风压传感器、风速传感器、灯光报警装置均连接至控制器，气动控制总成与百叶风窗本体连接。
风门包括平衡门，气动控制总成、位置传感器、红外传感器、灯光报警装置均连接至风门控制用控制器，气动控制总成与气缸相连，气缸带动平衡门调节。
进一步优选的技术方案，所述数据采集器实现对井下风道内传感器设备信号的采集，其中井下风道内传感器设备包括风速传感器、风压传感器、甲烷传感器、温度传感器、烟 3/7页雾传感器，上述传感器设备用于监测井下的环境参数，并实时传输至井上的服务器，通过上位机进行参数显示。
井下每道风门均设有一个风门控制器对其的直接控制，一组门设有一个风门集中控制器，风门集中控制器实现对本组内各个门之间的联动控制，风门集中控制器通过485总线实现与数据中转控制器的通讯。
百叶式自动风窗的技术方案，每道风窗设有一个风窗控制器实现对其直接控制；风窗控制器通过485总线实现与数据中转控制器的通讯。
