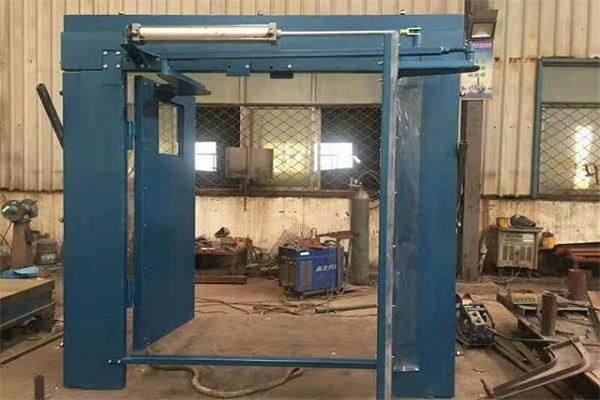

气动风门风门的工作原理。当行人、车辆到达I#风门前的红外光控感测器 1的位置或用手按动I#风门外的手动开关2时，I#风门的红外光控感测器1 或1#风门外的手动开关2向1#风门的主控机8发出电信号，1#风门的主控机8立即向11#风门的主控机8发出闭锁信号，并向1#风门的电磁阀7 发出信号，1#风门的电磁阀7打开，1# 风门气缸5的推杆收缩，I#风门打开。当1#风门开始开启时，1#风门的电磁阀7向1#风门的主控机8发出信号， I#风门的主控机8向风门两侧的语音报警器3发出信号，风门两侧的语音报警器3均发出风门开启的警示音；当 I#风门完全打开时，I#风门气缸5停止动作，I#风门的门磁感测器向1#风门的主控机8发出信号，1#风门开门结束，人员、车辆通过I#风门，延时10 s后（时间可根据实际情况调整），I#风门自动关闭。1#风门关闭到位后，当行人、车辆到达Il#风门外的红外光控感测器1的位置或用手按动Il#风门外的手动开关2时，Il风门开启，1#风门闭锁，人员车辆通过11#风门，延时 10s后（时间可根据实际情况调整），Il# 风门自动关闭，风门两侧的语音报警器 3均停止警示音。（2）自动风门的功能特点。．光控功能。当矿灯（光源）照射到光控传感器的时候，传感器将信号传递给主控机，主控机通过电磁阀控制气缸导杆收缩，从而使风门打开或者控制气缸导杆伸出，使风门关闭。2互锁功能。在2道风门的主控制系统之间采用4 芯电缆线进行闭锁，从而保证2道风门不会同时打开。．声光语言报警功能。当其中1道风门打开的时候，在主控机的控制下，2道风门两侧的声光语言报警箱内的灯光接通；风门两侧的声光语言报警箱内的音箱发出“风门已打开，请注意安全"、“请关风门，谢谢"等语言警示功能。（3）应用效果。该矿在六采区 1号联络巷、313皮带顺槽联络巷、4602 下巷等地点安装使用了自动风门，取得了良好的效果。O这几个地点行人、行车较为频繁，一直是该矿通风、运输管理的重点风门的红外光控自动开关、

风门相互闭锁、声光报警信号等功能，实现了风门的自动化控制，提高了物料的运输效率，杜绝了风门伤人事故的发生。@自动风门安装之后，风门的开、关平稳，时间可调，速度可控，从而减少了风门的破损，延长了风门的使用寿命。
