自动风门控制系统,巷道风门控制系统的原理

作者: 矿用风门来源: 互联网
巷道风门控制系统,其特征是包括设置在巷道内的风门、风门控制器、电磁阀、位置传感器、红外传感器接收器、红外传感器发射器以及驱动风门动作的驱动气缸,风门控制器安装在巷壁开放洞内,红外传感器接收器和红外传感器发射器对应设置在巷道的两侧,且与风门控制器电性连接,所述位置传感器安装在风门上,并电性连接于风门控制器,所述电磁阀与风门控制器相连接,所述驱动气缸电性连接于电磁阀;本系统适用于煤矿井下的风门自动控制设施,当行人和矿车通过时由该装置实现风门的自动启闭,调节井下通风,提高了安全性,降低了人工成本;本实用新型设计合理、使用可靠,使煤矿及其它矿业矿井的自动化控制提高到一个新的水平。
自动风门控制系统
目前,风门是矿山井下通风系统中的重要设施,主要作用是隔断风流或调节风量,防止风流短路,同时可以保证行人、行车正常;矿井下情况复杂,风门打开后未能及时关闭,控制不当就会影响到井下通风,严重时甚至造成井下事故隐患,直至发生事故,由于矿井大多非常长,需要的风门多,完全由人工来控制很容易留下隐患。

自动风门控制系统解决其技术问题所采取的技术方案是:巷道风门控制系统,包括设置在巷道内的风门、风门控制器、电磁阀、位置传感器、红外传感器接收器、红外传感器发射器以及驱动风门动作的驱动气缸,风门控制器安装在巷壁开放洞内,红外传感器接收器和红外传感器发射器对应设置在巷道的两侧,且与风门控制器电性连接,所述位置传感器安装在风门上,并电性连接于风门控制器,所述电磁阀与风门控制器相连接,所述驱动气缸电性连接于电磁阀。

所述风门设置有两道,而且两道风门采用相互闭锁结构前后安装于巷道内。还包括一声光报警箱,所述声光报警箱与风门控制器电性连接。还包括一复位开关,所述复位开关与驱动气缸相连接。
自动风门控制系统有益效果是:本系统适用于煤矿井下的风门自动控制设施,当行人和矿车通过时由该装置实现风门的自动启闭,调节井下通风,提高了安全性,降低了人工成本;本实用新型结构设计合理、使用可靠,使煤矿及其它矿业矿井的自动化控制提高到一个新的水平。

自动风门控制系统具体实施方式

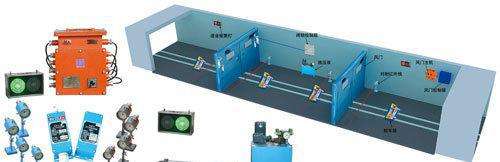

巷道风门控制系统,包括设置在巷道内的风门2、风门控制器7、电磁阀6、位置传感器4、红外传感器接收器8、红外传感器发射器1以及驱动风门2动作的驱动气缸 3,风门控制器7安装在巷壁开放洞内,红外传感器接收器8和红外传感器发射器1对应设置

巷道10的两侧,且与风门控制器7电性连接,所述位置传感器4安装在风门2上,并电性连接于风门控制器7,所述电磁阀6与风门控制器7相连接,所述驱动气缸3电性连接于电磁阀 6;所述风门2设置有两道,而且两道风门2采用相互闭锁结构前后安装于巷道10内,还包括一声光报警箱5,所述声光报警箱5与风门控制器7电性连接,复位开关9,所述复位开关9与驱动气缸3相连接。
[本系统采用红外传感器接收器8和红外传感器发送器1作为监视器,当行人或车辆由巷道的任一方向进入监视区域时,风门控制器7给电磁阀6供电,打开风门2,同时语音声光报警箱5播放报警语音;待行人或车辆通过后,经过延时7s,风门控制器7断开电磁阀6电源,关闭风门2,同时断开语音声光报警箱5控制端子电源,停止报警,保证行人和车辆顺利通过后使风门自动恢复到关闭状态;当出现故障时按下复位开关9,整个控制系统停止工作,此时风门2可以手动推开。当故障排除后按下复位开关9,控制系统恢复正常工作。
