矿用抗挤压无压平衡风门的结构示意图
作者： 矿用风门来源： 互联网
风门是矿井通风系统中的重要构筑物，它隔断风流，为矿井风流按需分配创造条件，同时又为行人和运输提供方便[1]。在对煤矿进行开采之后，由于井下形成了地下空间，破坏了岩体之前的平衡状态和岩体的原始应力，在岩体内形成新的平衡之前应力重新分布，该过程会使围岩产生变形、移动、破坏[2]，从而对工作面、巷道及围岩产生压力。目前煤矿井下在用的风门门框大部分直接与墙体连接，巷道来压时，巷道压力直接作用在风门门框上，导致门框变形，导致风门门扇开启困难、关闭不严漏风等现象[3]，且井下风门分布较广，数量较多，破坏的风门若不能及时修复，会给矿井通风系统带来极大的隐患，严重时将影响矿井的正产生产，给企业带来不可估量的损失，因此新型防矿压风门的研究具有极大的现实意义。
矿用抗挤压无压平衡风门的结构
风门门体、调节窗、门梁、门框、门槛为钢制组合式框架结构，在门梁、门框两侧墙体施工中构成槽型，并在墙体中预留 10cm 左右的允许空间，使风门门框不受墙体变形影响，风门下部使用工字钢门槛，在矿压底鼓时，风门整体结构往上部位移，框体不形变，密封不受影响，更好的保护了风门设施的安全性。使用平衡对开式风门，减小了负压造成的难以开启风门现象，以及瞬间关闭造成的风门损坏。
抗挤压无压平衡风门通过简单的结构原理，在墙体和风门设置的镶嵌套式结构中预留了空间来缓解因地质条件的变化来压造成的风门墙体损坏，减少了风门设施的维修和更换，减少因风门损坏带来的维护经费，从而确保通风系统的稳定可靠，保障矿井生产安全。

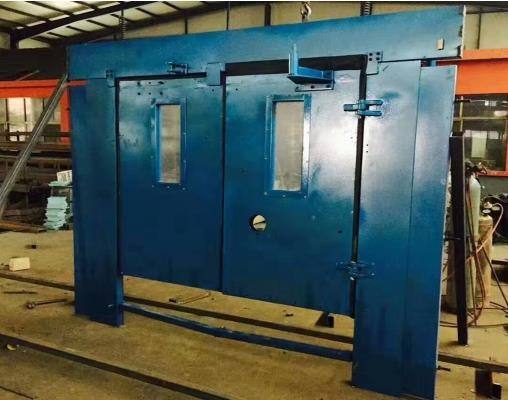

矿用抗挤压无压平衡风门示意图
新型防矿压风门包括门体，门体是由门板 1 及其顶部横向设置的顶门框 2 与两侧竖直设置的侧门框 3 拼接而成的结构，其特征在于：沿门框 2、侧门框 3 长度方向外套有保护套壳 4。顶部保护套壳 4 横向并排设置有一个或多个安装孔，两侧的保护套壳 4 纵向设置一个或多个安装孔，顶门框 2、侧门框 3 位于保护套壳 4 的安装孔对应处设置连接孔 5 并通过螺栓 6 固定保护套壳 4，顶部保护套壳 4 的安装孔为竖向长孔 43，两侧的保护套壳 4 的安装孔为横向长孔 44，顶门框 2 的连接孔 5 为水平设置的横向长孔，侧门框 3 的连接孔为竖直设置的纵向的长孔。
新型防矿压风门其特征在于：保护套壳 4 是由中间腰板 42 连接两侧腿板 41 组成的长槽形结构，腿板 41 夹在顶门框 2、侧门框 3 的两侧，且腰板 42 与门框 2、侧门框 3 之间留有距离。顶部与两侧的保护套壳 4 对接处成 45 度角并留有缝隙，侧门框 3 的底部之间固定连接横梁 7，顶门框 2、侧门框 3、保护套壳 4 为不锈钢材质。
煤矿的巷道对保护套壳 4 施加四周的外力，此时的保护套壳 4 上螺栓 6 的预紧力抵消巷道的外力。保护套壳 4 不断向中间移动，门板 1 在保护套壳 4 的保护下防止其门框的变形。如果当顶部与两侧的保护套壳 4 相抵时，说明此时变形达到了极限，需要及时更换，横梁 7 可以保障所述门板 1 本体更加稳定、坚固。
