风门推拉式百叶窗自动卸压工作原理

作者: 矿用风门来源: 互联网
风门推拉式百叶窗自动卸压机构,按人体力学设计,人员通过风门时,自然推开或拉开风门,自动打开百叶窗卸压、省劲、方便,同时又可兼做两道风门间嘹望窗使用,能够相互观看到另一道风门的状况,是否通车、行人,联锁机构是否正常。

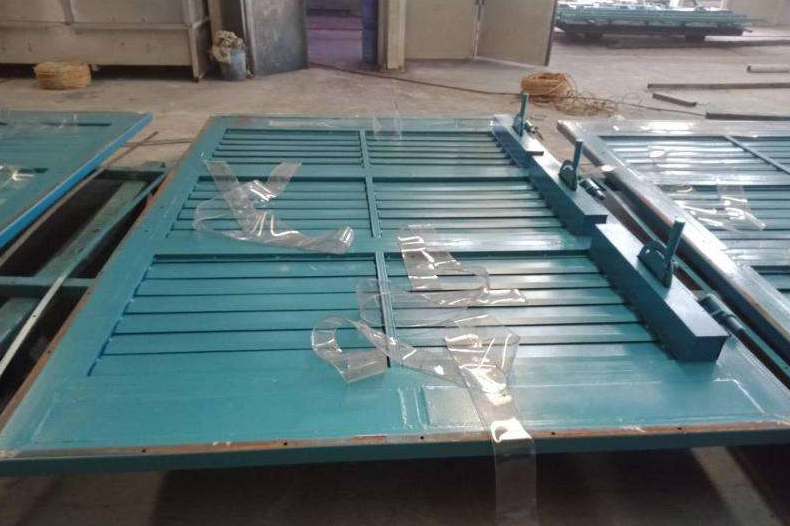

风门推拉式百叶窗

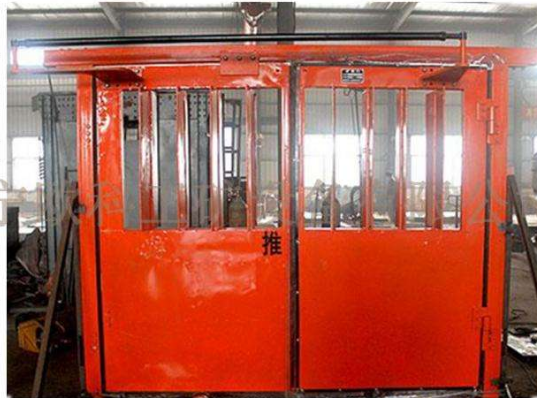

风门推拉式百叶窗
风门推拉式百叶窗工作原理
(1)该装置分别安装在每道风门的右侧单扇门上部,人员通过风门从里侧向外开门时,直接推风门(14)上的推板(1),推板(1)沿推板页轴(16)旋转移动且推动推板顶杆(2)前移,推板顶杆(2)前端斜面与百叶窗里部滚动轴承(3)接触并使其外移、上移,同时使得百叶窗6沿百叶窗端轴6旋转且拉动百叶窗连接立板(5)下移,带动通过百叶窗连接立板销轴(19)与其连接的百叶窗(1)各沿其百叶窗端轴旋转打开,完成卸压并随后推开风门。百叶窗(1)旋转打开的同时,百叶窗6外部斜支板(6)亦旋转上移且带动百叶窗与四连杆连板(12)仅沿其百叶窗与四连杆连板滑槽(巧)上移,而不与下部四连杆角铁立板(侧面)(10)、四连杆07)等发生连动关系,即推或拉开风门卸压机构即有关联又各自独立单元动作)。过风门后,手部离开推板,百叶窗(1)在重力作用下自动施转复位,并带动百叶窗6里部滚动轴承(3)旋转下移压在推板顶杆(2)前端斜面上,促使推板顶杆(2)回缩,推板(1)复位。实现从里部推开风门时,卸压、推门、复位短时间一气呵成,操作快捷、方便、省力。
(2)人员通过风门从外部向里开门时,直接沿箭头方向拉动拉杆(7 ) ,拉杆横轴(8)带动拉杆横轴滚动轴承(9)外移并与四连杆角铁立板(正面)(1 1)接触,在四连杆(17)作用下亦推动其外移、上移,同时与之一体的百叶窗与四连杆角铁立板(侧面)(10)亦外移、上移,同时推动与之连接的四连杆连板02)上移,再推动百叶窗6外部斜支板(6)上移,同时使百叶窗6沿百叶窗端轴6旋转且拉动百叶窗连接立板(5)下移,带动通过百叶窗连接立板销轴(19)与其连接的百叶窗(1一 6)各沿其百叶窗端轴旋转打开,完成卸压并随后拉开风门。过风门后,手部离开拉杆,百叶窗(1)、拉杆等在重力作用下自动复位。实现从外部拉开风门时,卸压、拉门、复位短时间一气呵成,快捷、方便、省力。
