风门闭锁装置结构和工作原理
作者： 矿用风门来源： 互联网
传统的风门无法确保一道风门打开的同时另一道风门关闭 ,存在矿井通风系统不稳定因素。为此我们研究制做了风门闭锁装置 ,解决了无闭锁风门的弊端。
风门闭锁装置的工作原理
风门闭锁装置的关键技术是用φ 10mm的钢丝绳将两道正向风门通过φ 100mm的导向轮联接在一起 , 但对两道风门作用力方向相反 ,一道风门逐渐拉开的过程中 ,另一道正向风门向相反方向拉紧 ,只有将已打开的正向风门关闭后 ,另一道正向风门才能被打开。如图 1所示。

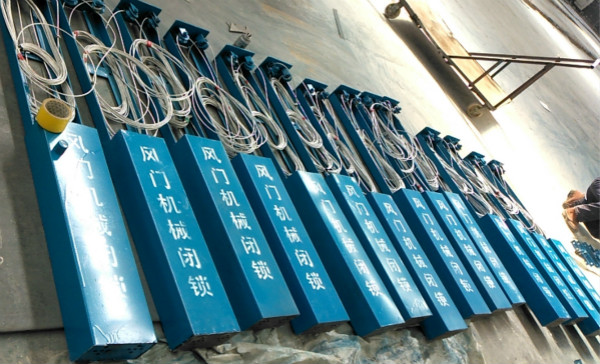

风门闭锁装置的构造
1 风门
根据现场具体情况 ,确定风门大小规格及两道风门之间的距离 ,风门在施工过程中 ,预先在墙体中间埋设钢管作为绳道。
2 绳道
用 2″钢管作为钢丝绳的绳道。
3 导向轮
用φ 100mm圆钢加工。在两道风门门框的同侧等高部位和风门墙的同侧各设一导向轮。使钢丝绳在导向轮中间滑动 ,两导向轮之间用 2″钢管作为绳道 ,联接钢丝绳。
4 固定导向轮支架
施工前 ,在门框上焊接 10mm的加固钢板 ,以固定导向轮支架 ,在门扇中间焊接 8mm的钢板 ,钢板上焊接两个 M32螺母 ,以固定钢丝绳。
5 钢丝绳
使用φ 10mm的钢丝绳 ,通过螺母、导向轮将两道正向风门联接在一起 ,为防止钢丝绳从导向轮中脱出 ,在两风门之间设置 2″钢管作为钢丝绳绳道。
6 风门闭锁装置实现自动监测
风门施工完成后 ,分别于两道风门的正向上各装一台开 /关传感器 ,利用 KJ - 95集中监测系统分别
