双向自动无压风门的安装

作者: 矿用风门来源: 互联网
双向自动无压风门采用压力平衡原理制作,每组风门二道,每道风门为双扇,逆向开闭,克服门扇两侧的风压,并通过连杆和曲柄的作用,将气缸的动力作用到门扇上,实现两扇风门的同时联动,方便省力。配重锤,给风门一个附加关门预应力,保证风门在驱动装置失去动力时,风门也能自动关闭。

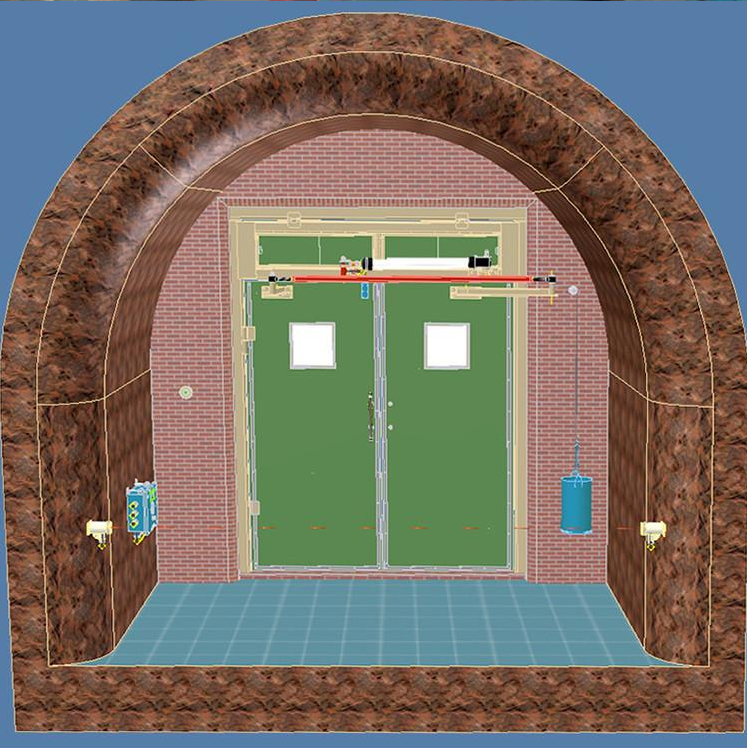

自动无压风门
双向自动无压风门原理
风门动力来自压风管路连接的气动控制箱,核心是可编程序控制器PLC[I]O井下安装时,在每道风门两侧一定距离分别安装了4个激光传感器,当井下作业人员接近一侧风门时,人体遮挡住设在巷道一侧的激光传感器发射端发出的光束,激光传感器接收端因收不到激光束信号,输出端输出信号,表示有人通过,可编程序控制器收到激光传感器发出的信号后,对两道风门的开、闭状态进行判断。若对侧风门处于关闭状态,则发出开门指令,电磁气动阀、气缸动作,风门开启,同时风门墙上的语音LED箱触发,提示“风门打开,请注意安全,并伴随红灯闪烁;另一侧风门墙上同时提示·前方风门打开,请稍后",伴随红灯亮。

双向自动无压风门是煤矿巷道主要的行车专用自动风门,由平衡门体和风门自动控制系统两部分组成,对于风门全自动控制装置的知识无论网络还是专业书刊用铺天盖地、汗牛充栋来形容一点都不为过,但是经仔细查阅发现关于自动控制风门门体安装注意细节很少有文章谈到,但是这又是基础性工作,人为有必要谈谈,引起大家的关注减少工期的延误和财物的损失。

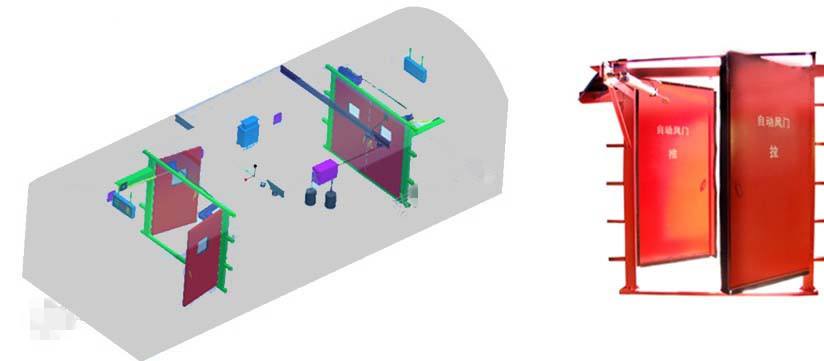

自动无压风门安装图
双向自动无压风门的安装
      在接到安装风门的任务后要通过查看设备的外观在运输过程中是否变形无法使用,以防止运到井下才发现问题,选好风门的安装位置开始运输水泥、沙子、砖块等施工材料和施工工具,然后竖起门体把预埋件固定好开始具体的砌墙工作,在此只是矿工师傅付出的艰辛劳动多,技术含量主要集中在细节上。首先在组装和砌墙的整个过程中要保存无压风门门框的对角线相等,确保门框是矩形的形状;在这个工作中要点是保持测量对角线尺子标准的一致性和起点、终点的一致性,要用同一把尺子作为测量工具避免由于刻度尺不标准引起误差,这两个一致性决定了所测量的数据是否准确。

      当砌墙工作进行到高度超过门体上横梁的上边沿五厘米的距离时在放置槽钢或工字钢或矩形管等粗壮的钢制产品做门口过梁。在这个工作中要做到两点。1是选用的过梁必须过硬不能在使用过程中出现变形下沉,导致上方墙体的重量压在门框上导致门框变形门扇无法开闭的现象发生;2是门框横梁和过梁之间必须留出足够的空间以备安装自动无压平衡风门的气缸、油缸后座,预留出的空间还方便气缸、油缸与管路的连接,防止门框上横梁与过梁之间预留的空间比较小而无法安装风门自动控制装置系统的执行机构的发生。
