矿用风门电磁闭锁装置的组成和原理
作者: 矿用风门来源: 互联网
煤矿井下两道风门的互锁装置大多数为机械闭锁器互锁,机械闭锁器的缺点是容易磨损需要经常维修,给井下维修工人带来不便,同时给通风系统的稳定和煤矿的安全生产埋下安全隐患。下面给大家介绍矿用风门电磁闭锁装置

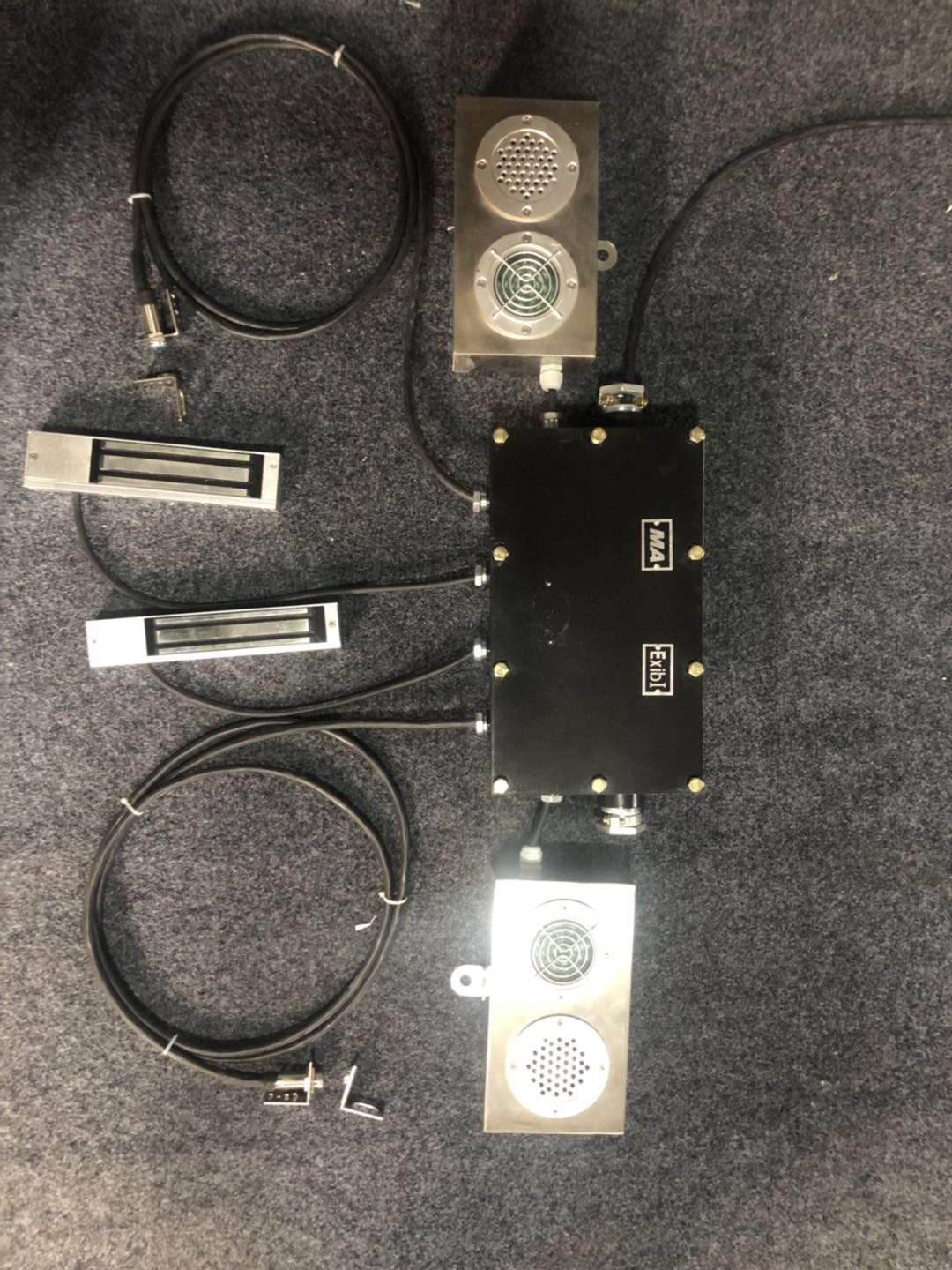

矿用风门电磁闭锁装置的组成有:控制主机一台,电磁锁2套,位置传感器2套,接线盒4件
矿用风门电磁闭锁装置,包括电控装置主机、稳压电源、第一电磁锁、第二电磁锁、第一声光报警器、第二声光报警器、第一门磁开关传感器、第二门磁开关传感器、第一风门、第二风门,其中稳压电源、第一电磁锁、第二电磁锁、第一声光报警器、第二声光报警器、第一门磁开关传感器、第二门磁开关传感器、第一风门和第二风门分别与电控装置主机连接,其中第一风门内装设有第一电磁锁、第一门磁开关传感器和第一声光报警器,第二风门内装设有第二电磁锁第二门磁开关传感器和第二声光报警器。
进一步地,包括第一紧急按键、第二紧急按键和串口通讯接口,第一紧急按键和第二紧急按键分别与电控装置主机连接,所述的串口通讯接口设置在电控装置主机上。
矿用风门电磁闭锁装置原理
第一风门和第二风门均关闭状态下,第一电磁锁和第二电磁锁均不上锁,第一声光报警器、第二声光报警器均亮绿灯,无声音提示;当其中一道门(如第一风门)打开,第一声光报警器A亮绿灯,语音提示“风门打开,请及时通过并随手关好风门”;同时,第二风门立即上锁,第二声光报警器亮红灯,语音提示“远方风门打开,请您稍候”。待被打开的门(如第一风门)关闭到位后,此时两扇门电磁锁又处于均不上锁状态,语音提示取消, 第一声光报警器和第二声光报警器均亮绿灯;由于某种原因当两扇门均未关到位,或者使用者同时拉开门时(第一门磁开关传感器和第二门磁开关传感器同时检测到第一风门和第二风门均打开), 第一声光报警器和第二声光报警器语音提示报警声, 以便在门还未完全开启时提醒工作人员,此时已经处在危险状态,请不要继续开门。
[0012] 在紧急或者异常状态下,按下主机上的第一紧急按键和第二紧急按键,此时两扇门均可被打开(即第一电磁锁和第二电磁锁均处于不上锁状态),需再次按第一紧急按键和第二紧急按键,使其复位,方可取消双开功能,回到联动互锁功能状态。第一紧急按键或第二紧急按键分别是就地控制和远程调度室控制)。电控装置主机上设置有串口通讯接口。
