矿用平衡风门和风门闭锁装置的应用
作者: 矿用风门来源: 互联网
矿用平衡风门和风门闭锁装置的应用
平衡风门是煤矿井下常用的一种风门,在煤矿井下平衡风门的开启方式有很多中,有的煤矿采用机械闭锁就是手动开启的风门,有的采用气动闭锁实现按钮式控制装置,通过风门两侧的开启和关闭控制箱来实现风门的开关,大家通成为纯气控风门,还有一种是采用红外或者光控感应器实现风门自动开关的,当行人或者矿车通过风门前的红外线感应器,风门自动打开,当过风门后,风门自动关闭。
下面给大家讲解下平衡风门和闭锁装置应用实现的功能
1.
平衡风门加装红外(光控)自动闭锁装置实现的功能

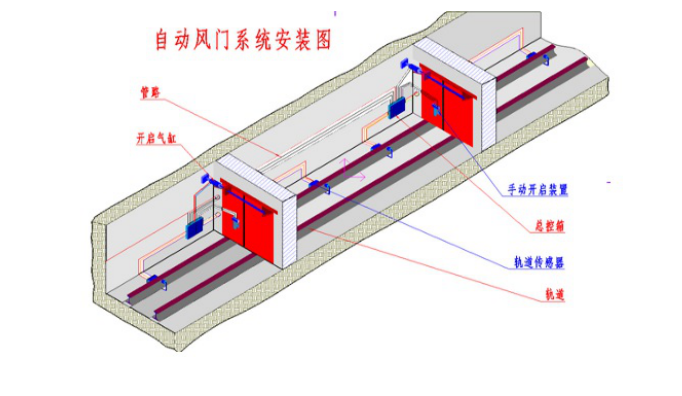

开门信号采用光控(红外)传感器方式,光控传感器传感器安装在门扇上,当行人或胶轮车到达光照传感器位置式,用光照射光控传感器感应信号,则风门开启,通过后延时自动关闭风门。
当当车辆或行人到达A门光控传感器时,照射光控传感器感应信号,其信号经PLC处理后输出,直接控制A门驱动系统开启风门A;A门声光报警器绿色指示灯亮,语音提示“开门请注意,离开请关门”同时B门红色指示灯亮,语音提示“对面风门已开,请稍后”,此时,车辆或行人可安全通过A门。通过A门光感时,延时一定时间风门自动关闭。
延时一定时间后,信号经PLC处理后输出,直接控制B门驱动系统开启风门B;B门声光报警器绿色指示灯亮,语音提示“开门请注意,离开请关门”同时A门红色指示灯亮,语音提示“对面风门已开,请稍后”,此时,车辆或行人可安全通过B门。通过B门光感时,延时一定时间风门自动关闭。
正常状态下A门与B门闭锁,同时只能打开一道风门。
必须在门体两侧安装醒目的停车指示标记,在门扇完全开启前,车辆不得超过停车线。
风门自动系统具有多重保护机制,有比较高的安全、稳定性。首先.如关门时有车辆通过可立即开门,避免车辆碰撞门扇,出现事故。其次,风门的开关是通过油缸来实现,具有闭锁功能。一道门开启时,另一道门闭锁,防止两道风门同时打开,造成风流短路。

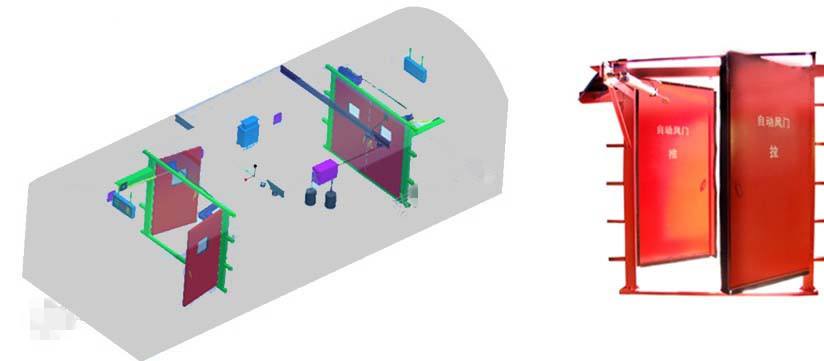

2.平衡风门加装纯气动装置实现的功能
1) 正常通过
l 行人到达A门时,按动A门绿色开门按钮,若B门此时处于关闭状态,则开门信号经控制箱处理后输出,控制A门气缸开启风门A,同时发送闭锁信号至B门控制箱,对B门进行强制闭锁, B门不能再开启。
l 行人通过A门后必须按动A门另一侧红色关门按钮关闭风门A,其信号经控制箱处理后输出,控制A门气缸关闭风门A, A门完全关闭之后,控制箱闭锁信号方可自行断开,B门才可以开启;
l 同样,行人通过B门时,按动B门绿色开门按钮,若A门此时处于关闭状态,则开门信号经控制箱处理后输出,控制B门气缸开启风门B,同时发送闭锁信号至A门控制箱,对A门进行强制闭锁,A门不能再开启;
l 行人通过B门后必须按动B门另一侧红色关门按钮关闭风门B,其信号经控制箱处理后输出,控制B门气缸关闭风门B,B门完全关闭之后,控制箱闭锁信号方可自行断开,A门才可以开启。
行人反向通过时,操作步骤相同。
当停电状态下,可手动泄压,然后手动推拉打开风门。

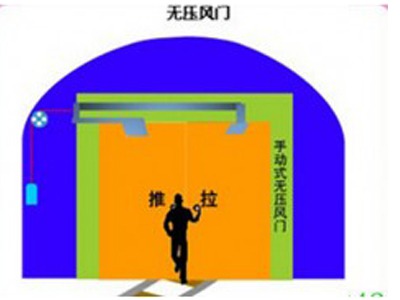

3.平衡风门加装机械闭锁装置实现的功能
A.行人手动开启,纯机械式无须任何动力,运作可靠;
B.动作灵活,只要一道风门动作,另一道风门就已闭锁无法打开;杜绝了同时打开两道风门的违章作业现象,根治了采掘工作面风流不稳定、无风、微风的现象,彻底消灭了主要进回风之间的风流短路,真正实现了风门间的可靠联锁。
以上就是矿用平衡风门和风门闭锁装置的应用实现的功能
