手控气动型矿用风门操作原理
作者: 矿用风门来源: 互联网
手控气动型矿用风门是一款风门和纯气动装置组合的一套风门,可以手动控制按钮箱的开关实现风门自动开关!下面小编给大家介绍下这款风门
手控气动型矿用风门为分体结构,在井下组合安装使用。主要由门扇、门框、平衡机构、合页、配重等组成。门框采用钢制型材焊接而成;门扇采用钢制型材做骨架;门扇与连杆连接,使得风门能可靠关闭。 一套包含两道风门。
手控气动型矿用风门操作原理
1) 正常通过

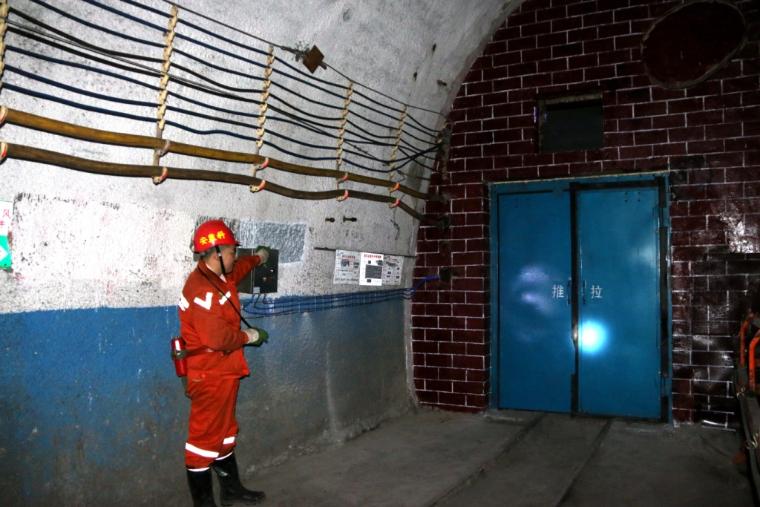

l 行人到达A门时,按动A门绿色开门按钮,若B门此时处于关闭状态,则开门信号经控制箱处理后输出,控制A门气缸开启风门A,同时发送闭锁信号至B门控制箱,对B门进行强制闭锁, B门不能再开启。
l 行人通过A门后必须按动A门另一侧红色关门按钮关闭风门A,其信号经控制箱处理后输出,控制A门气缸关闭风门A, A门完全关闭之后,控制箱闭锁信号方可自行断开,B门才可以开启;
l 同样,行人通过B门时,按动B门绿色开门按钮,若A门此时处于关闭状态,则开门信号经控制箱处理后输出,控制B门气缸开启风门B,同时发送闭锁信号至A门控制箱,对A门进行强制闭锁,A门不能再开启;
l 行人通过B门后必须按动B门另一侧红色关门按钮关闭风门B,其信号经控制箱处理后输出,控制B门气缸关闭风门B,B门完全关闭之后,控制箱闭锁信号方可自行断开,A门才可以开启。
行人反向通过时,操作步骤相同。
当停电状态下,可手动泄压,然后手动推拉打开风门。
