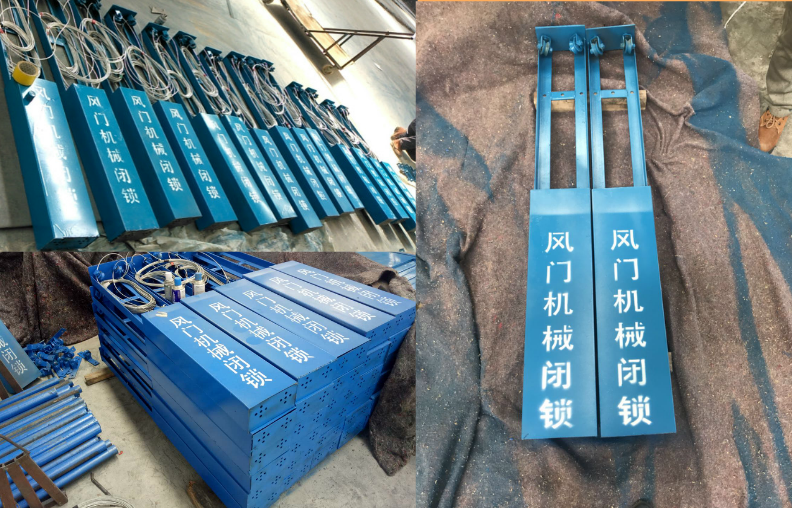

风门闭锁装置FMBS
作者： 矿用风门来源： 互联网
风门闭锁装置大多采用钢丝绳通过直拉两道门来实现,当一道门完全开启时另一道门才被拉紧,如一道门部分开启,另一道门也可开启一部分,不能实现真正的闭锁。对于有电器控制的风门闭锁功能是通过一道风门开启时,另一到风门则延时开启实现的,若采用硬驱动连接会造成因电器故障而使风门不能正常开启,采用软驱动连接,不能控制人为因素开启。
本公司研制的FMBS风门闭锁装置采用弹簧复位、圆盘凸轮制动原理,当一道风门轻微开启时就能实现另一道风门完全闭锁,避免了两道风门的同时开启,且连接钢丝绳始终处于张紧状态,从而杜绝了风流短路,保证行人安全,减少了漏风量,该FMBS-1风门闭锁装置安装简便,不改变现有设施状况。
FMBS风门闭锁装置技术参数
型号 钢丝绳行程mm 闭锁力N 回绳力N 重量kg
FMBS-1 ≤850 2000 50～200 40
FMBS-2 ≤850 2000 50～200 50
风门闭锁装置FMBS工作原理：
风门的开启关闭通过钢丝绳传递给对面风门的插销装置，阻止对面风门的开启。该联锁价格低廉，根据需要还可以增加语音报警。由于风门的“开启、关闭”信息是通过钢丝绳传递，所以两风门之间的距离不能过大，一般20m左右。
风门闭锁装置FMBS是矿山井下风门所需的一种新型闭锁器，它是一种纯机械式结构，不需要外部任何动力，外观小巧、美观、实用，风门闭锁器主要用于矿山井下两道风门之间的互锁，以防止巷道风流短路。
风门闭锁装置特点：
1、纯机械式无须任何动力，运作可靠；
2、动作灵活，只要一道风门动作，另一道风门就已闭锁无法打开；
3、使用面广，它适用于矿山井下普通风门，带反向门的风门，正向风门，无压风门等；
4、设有紧急解锁机构，遇紧急情况可方便解锁，使两道风门可同时打开；
5、外观小巧，美观，安装方便。
