智能无压光控自动风门运行原理
作者: 矿用风门来源: 互联网
智能无压光控自动风门的压力平衡原理,并介绍了风门的控制开启关闭过程,在原有光控基础之上,利用与门74LS11和或门74LS32设计了三种控制方式电路,包括红外控制,按钮控制,远程控制,同时利用风门接近开关实现了两道风门之间的闭锁,并增加风门的声光提示辅助功能.利用与KJ86N监测监控系统的连接,通过监视风门接近开关的常开常闭开关状态来监视风门的开启关闭状态.同时通过监测监控系统的开关量输出的高电平,经三极管转化成低电平之后控制风门的开启,实现自动风门的地面远程控制.

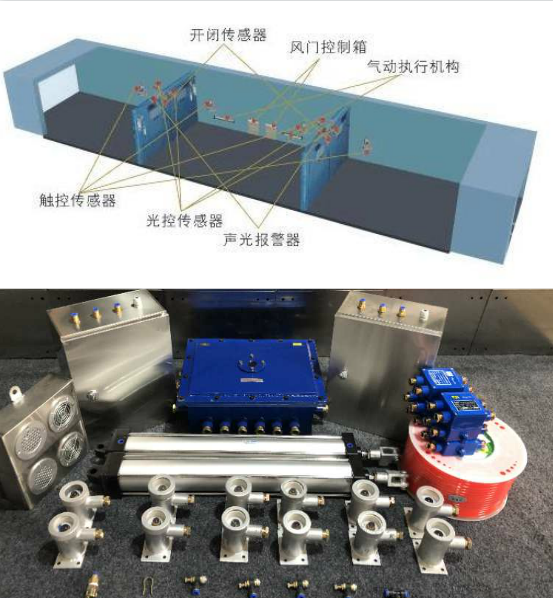

该型风门是一种光控气动无压风门,此风门包括三部分:无压风门门体部分、驱动装置和控制装置。该风门门体结构简单、具有强度高、密封严密等优点。控制部分采用红外探测、汽缸驱动和气动控制箱组成。
智能无压光控自动风门运行原理
风门的控制部分由光控自动风门控制装置的控制电路(含红外探头)、气源三联件、电磁换向阀、汽缸等组成。风门控制过程如下:当有物体在红外传感器的探测范围之内移动,即红外传感器接受到信号之后,内部电路接通,向外输出低电平,控制电路中的常开开关闭合,与常开开关相连的防爆线圈得电,电磁换向阀动作,高压气体流向改变,汽缸动作,推杆伸出,拉动钢丝绳,打开风门
风门打开后,当红外传感器没有信号输入时,即没有低电平输出给控制电路,延时电路接通。延时时间到,常开开关断开,防爆线圈失电,电磁换向阀恢复高压气体的初始流向,汽缸推杆缩进,风门依靠配重重量自行关闭
风门的开启是通过汽缸推杆作用在钢丝绳上的压力,然后由钢丝绳拉动四连杆机构一起运动,打开风门;关闭时,汽缸推杆无作用力在钢丝绳上面,通过配重重量拉动四连杆机
构运动,风门自动关闭。在此过程中,电磁换向阀起到了很重要的作用,通过它改变气体流向,决定汽缸的运动方向,控制风门的自动开启关闭。
自动风门的气动装置主要由气源三联件、电磁换向阀及汽缸组成。气源三联件包括过滤器、减压阀和油雾器三部分,有过滤、净化、调压驱动空气的作用。高压气体首先流入三联件,经过换向阀再流入汽缸,控制汽缸的动作。下面以图 3 来表示防爆线圈得电前后气体的流向变化。
