矿用可伸缩承压风门,抗地压缓冲风门
作者: 矿用风门来源: 互联网

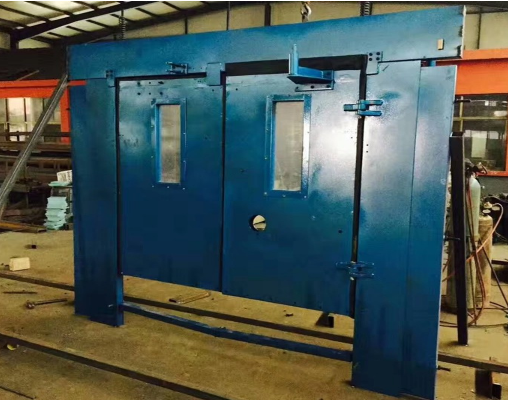

矿用可伸缩承压风门,抗地压缓冲风门,包括固定于顶部及两侧围岩上的可压缩阻燃胶板,门框设置于可压缩阻燃胶板的内侧四周,两侧面门框通过合页安装两扇门板;两侧面门框的顶部以及底部门框的两端分别连接用于在围岩变形时起承压作用的可伸缩门框。本实用新型适用于煤矿变形较大的巷道中,采用了高强弹簧和可压缩阻燃胶板作为风门可压缩承压结构,该新型风门由可伸缩门框、门板、可压缩阻燃胶板以及弹簧固定挡板、高强弹簧、门框限位挡板组成,不仅能实现原有风门挡风的特点,而且还能够起到让压和为适应围岩变形而左右上下伸缩的功能,应用于变形量较大的巷道中,能始终和巷道围岩变形相适应,减少了漏风量,有利于矿井的安全高效回采。
随着煤矿开采强度的不断加大,煤矿开采向深部发展是必然趋势。随着深度的增加,矿山压力显现变得更加剧烈,巷道两边及顶底板变形量较大,致使一些普通风门发生变形、破坏,出现大量漏风的现象,进而失去其挡风的作用,使得煤矿开采产生巨大的安全隐患,同时也增加了煤矿企业的人工维修成本,给煤矿的安全高效回采带来严重的影响。目前井下矿用风门大部分仅是结构简单的普通风门,无法实现伸缩。针对高地应力、地质条件比较复杂的矿井,巷道顶底板及两边变形量较大,这就要求风门在水平和垂直方向上具有承压伸缩性,这种可以左右上下伸缩的承压风门便实现了这一功能。
矿用可伸缩承压风门解决在围岩变形量较大的巷道中现有矿用风门不可压缩的问题,提供一种矿用可伸缩承压风门,该风门采用了高强弹簧和可压缩阻燃胶板作为可压缩承压结构,不仅能实现原有风门挡风的特点,而且还能够起到让压和为适应围岩变形而左右上下伸缩的功能,能够广泛应用于矿井巷道变形量较大的井巷之中。
矿用可伸缩承压风门,抗地压缓冲风门技术方案:

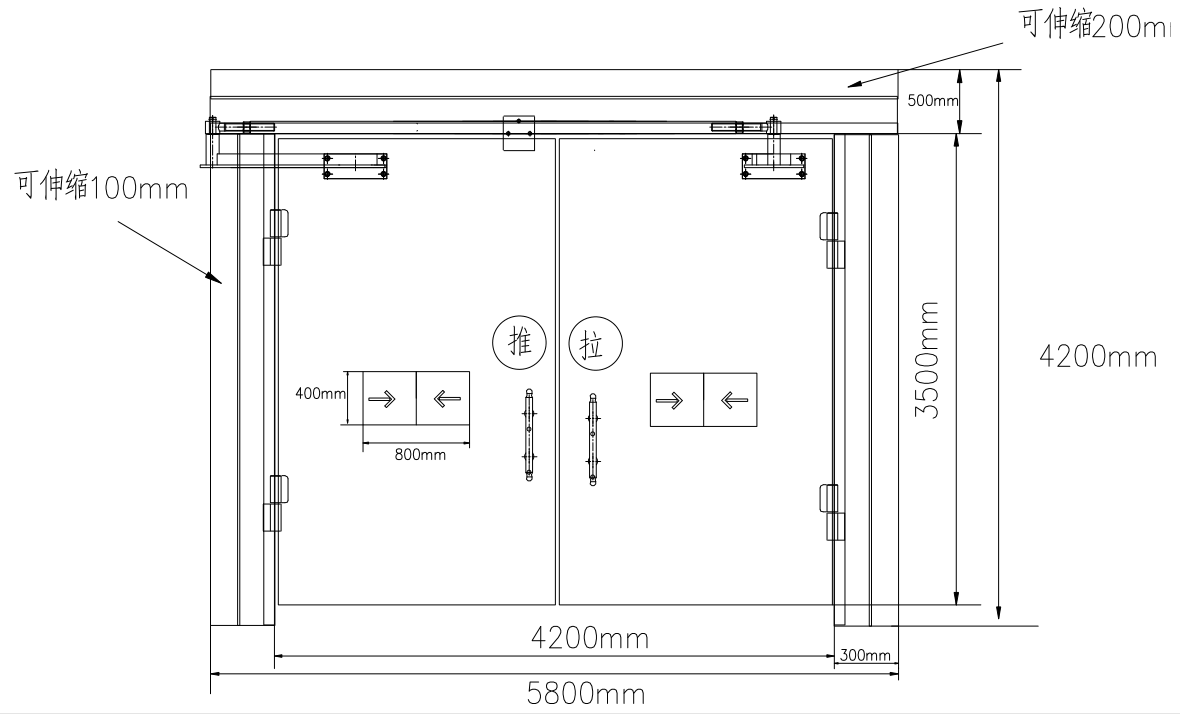

矿用可伸缩承压风门,包括固定于顶部及两侧围岩上的可压缩阻燃胶板,门框设置于可压缩阻燃胶板的内侧四周,两侧面门框通过合页安装两扇门板;两侧面门框的顶部以及底部门框的两端分别连接用于在围岩变形时起承压作用的可伸缩门框。两侧面门框的顶部以及底部门框的两端均设置有弹簧,弹簧的一端与门框固定连接,另一端与相应位置的可伸缩门框相连。可伸缩门框固定在可压缩阻燃胶板外侧的岩石上,且由可压缩阻燃胶板上开设的通孔伸入到可压缩阻燃胶板内侧。底部门框上设置有起限位作用防止门框相互脱离的门框限位板。可伸缩门框包括通过弹簧连接在一起的两根钢管,两钢管之间能够自由滑动。与现有技术相比,本实用新型具有以下有益效果:
采用可伸缩门框、可伸缩阻燃胶板以及门板,当围岩在应力作用下,巷道两边及顶底板发生变形作用在风门上,此时两边及顶部可压缩阻燃胶板发生弹性变形,同时每个门板边角处均安设一带有固定弹簧的可伸缩门框,高强弹簧受到固定挡板和门框限位挡板的共同作用而自由伸长,此时两者对围岩起到让压的作用,从而防止风门因压缩而发生破坏变形。门框中设置有限位挡板防止门框相互脱离。为了增加弹簧的可伸缩性,将弹簧的受力状态始终处于拉力作用下,两根钢管相互之间在允许范围内可自由滑动,以此实现受压缩短,同时保证以一定的反力压紧可压缩阻燃胶板,减少漏风。可伸缩门框只在底部门框两端以及左右门框上端安装可伸缩结构,防止巷道两边在垂直方向变形严重时加紧相互平行的可伸缩杆,致使可伸缩杆无法实现伸缩。可压缩阻燃胶板两边分别固定在门框和巷道两边上,能保证巷道两边和门框之间的密封,防止漏风。
