风门闭锁装置\FMBS结构和工作原理

作者: 矿用风门来源: 互联网
风门闭锁装置FMBS技术要求
1、风门闭锁装置FMBS概述:
本产品为钢质结构,它主要用于煤矿井下风门间的相互闭锁。具有结构简单、开启灵活、安装方便、无需使用各种能源,适用性广、闭锁可靠等特点。
2、风门闭锁装置FMBS工作原理:
本风门闭锁装置以人工打开或关闭风门的门扇为动力,带动与门扇相连的活塞杆,将对面风门的轮盘闭锁打开或关闭,不需要任何其他能源,适合于煤矿井下无电源和风源的场地使用。
3、主要结构与特点

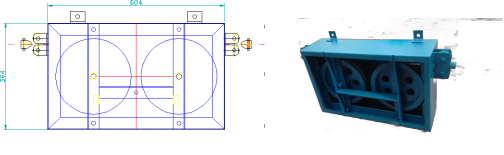

3-1、 产品外形图:
风门闭锁装置FMBS

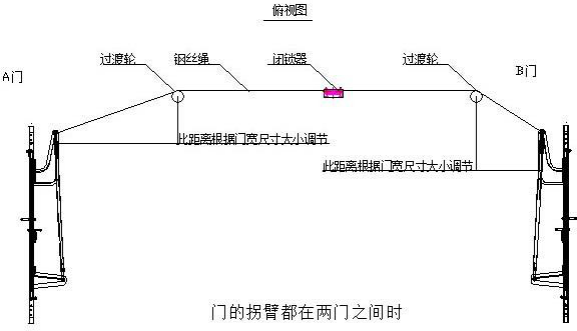

3-2、风门闭锁装置FMBS原理图:(安装示意图 1 无压风门(门的弯臂都在两门中间)

风门闭锁装置FMBS

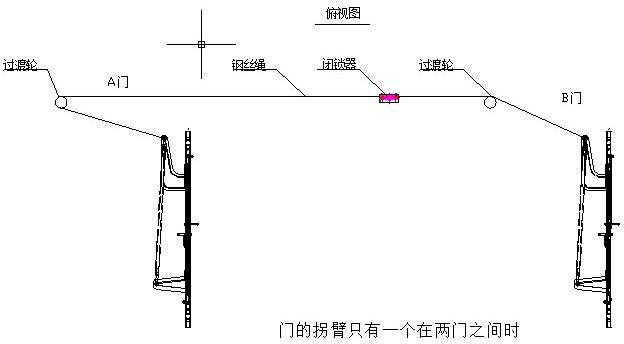

安装示意图 2 无压风门(门的弯臂只有一个在两门中间)

 风门闭锁装置FMBS
3-3、具有安全、可靠、安装方便等特点。
3-4、适用于煤矿井下各类风门使用。
风门闭锁装置FMBS组成结构
材质:钢质
闭锁器钢板厚度:≥3mm
每套闭锁装置包含配件:过渡轮\0.5t,4个;镀锌钢丝绳\5mm,40米;钢丝绳夹\5mm,10个;闭锁器\1个;膨胀螺栓\M12×150,20个;闭锁器润滑油,20升。 每10套闭锁装置配专用维修工具1套。
