矿用本安型按钮箱工作原理
作者： 矿用风门来源： 互联网
矿用本安型按钮箱采用不锈钢材料制成，具有很好的防蚀、抗震能力;易弯曲，编织网套的加强保护，使之具有更高的承压能力;连接方式多样；弘吸管用于烘缸内水的排出，效果好。
矿用本安型按钮箱产品特点：
AH0.6/12矿用组合按钮箱采用矿用本质安全型的防爆结构且满足GB3836.1-2010、GB3836.4-2010的规定，并按经规定程序批准的图样和技术文件制造。 AH0.6/12矿用本安型按钮箱（以下简称按钮箱）属本质安全型电气设备，防爆标志为“ExibIMb”。
矿用本安型按钮箱使用环境条件：
a) 工作环境温度：0℃～ 40℃；
b) 相对湿度：≤95%RH( 25℃时)；
c) 大气压力：80kPa～110kPa；
d) 在井下有瓦斯煤尘爆炸性混合物的环境工作。

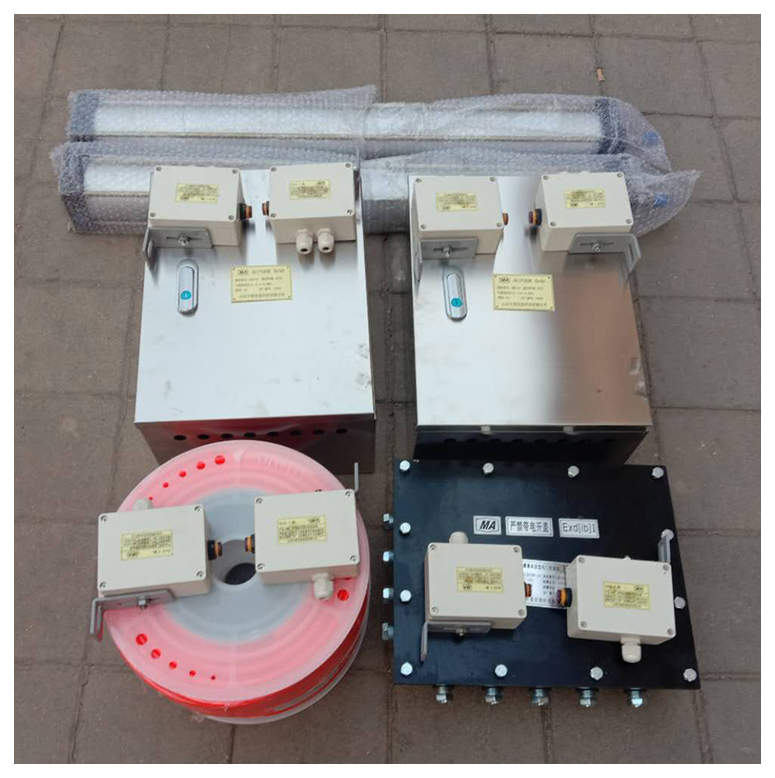

微信图片_20190222114124_副本
矿用本安型按钮箱供电电源：
a）工作电压：DC12V；工作电流≤600mA。
AH0.6/12矿用组合按钮箱结构特征与工作原理：
矿用本安型按钮箱结构特性
主要由按钮部分、LED指示灯显示部分组成。
矿用本安型按钮箱工作原理
通过按钮箱上的按钮发出指示信号给联机设备发出信号，联机设备接到指示信号后发出执行信号，对按钮箱的LED指示灯提示。
微信图片_20190222114134_副本
AH0.6/12矿用组合按钮箱电气性能：
具有3个按钮，1个旋钮，2个LED指示灯。
具有工作状态指示功能。
输出信号：无源接点：3路。
AH0.6/12矿用组合按钮箱外形重量：
4.1 外形尺寸：288mm?176mm?90mm
4.2 重 量：2.7kg。
