矿用无压风门,无压平衡风门的工作原理

矿用无压风门，结构简单、便于开启、占地面积小，从而更加适于实用，且具有产业上的利用价值。
矿用无压风门是安装在斜巷道的分支巷道里，实现控制通风，防止风向乱窜。铁质无压风门的钢结构构造，让矿用无压风门较为稳定的伫立在巷道里，行人行车都很方便。

矿用无压风门特点：
1、钢结构铁质结构。
2、双向开启，不需要设反向门。
3、风门开启力小。
4、两道门之间实现相互互锁

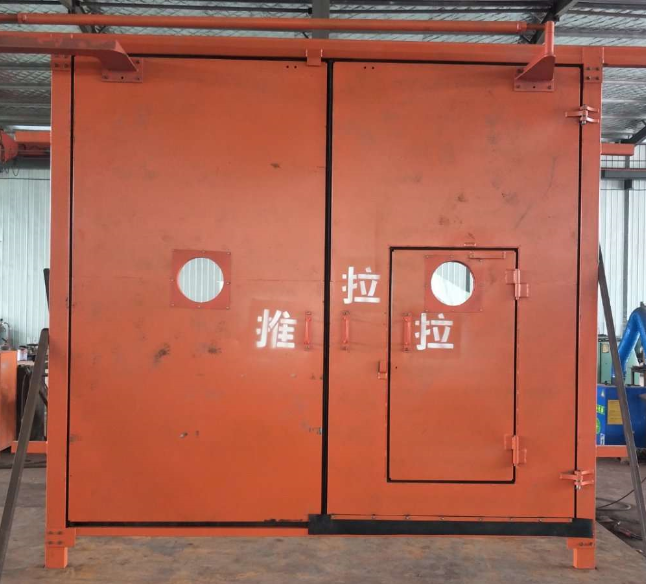

门框、两个门扇和闭门重锤，门扇的内、外两侧各设置一开门把手，两个门扇的铰链装置分别设在门框的内外两侧，两个门扇的上端靠近铰链装置的位置分别固定左、右支臂，左支臂和右支臂的外端分别铰接在驱动杆的两端，并形成四连杆机构，驱动杆的一端通过钢丝绳向下连接所述闭门重锤，两门扇中的其中一个门扇上安装有人行门，另一个门扇上安装有窗口，本实用新型可使两个门扇异向同时开启，靠闭门重锤的重力作用使门扇自动关闭，关闭平稳无冲击，通过增设行人通行用小门，及在门扇上设计窗口，大大增强了人员通过的效率及安全性。

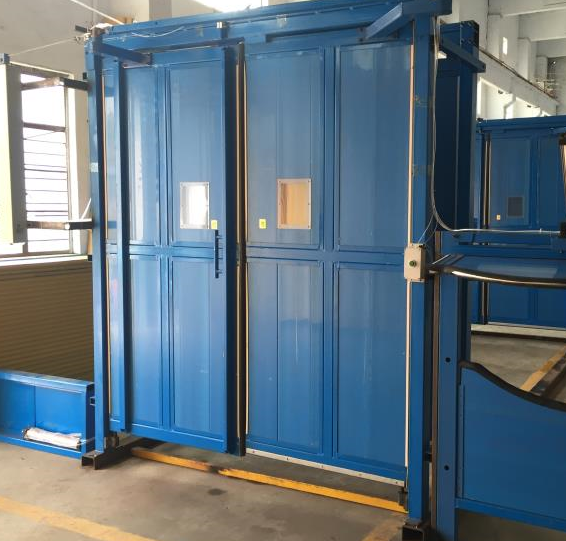

门扇分为左门扇和右门扇，且所述左门扇和所述右门扇分别与所述左门框和所述右门框通过压缩弹簧连接，使得所述门扇在受到外力作用下具有门扇开启的第一状态和未受力状态时具有门扇关闭的第二状态。
矿用无压风门可实现互锁的是加装了机械闭锁，或者自动控制装置。

门扇与门梁间的密封是采用在门扇上边缘固定Ｌ型密封材料实现密封的；门扇与门扇之间中缝的密封是先采用在门扇的侧边位置固定木板条，再在木板条的侧端固定Ｌ型密封材料的方式实现密封的；门腿上的半个合页采用单个固定点的方式进行固定，在门腿发生变形时，门腿上的半个合页能有一定幅度的转动，能保证无压风门在巷道收缩变形的情况下能够正常使用。
矿用无压风门是煤矿井下常备的通风类风门，是不可或缺的。虽然矿井事业的发展，各种应对矿井下情况的风门涌现出来。各种功能的风门也得到了应用。
