双叶气控无压风门运行原理

作者: 矿用风门来源: 互联网
为使风门系统开闭方便、动作灵活、减小破损、延长使用寿命,设计了平行四连杆机构、左右门扇同步异向开闭的无压平衡风门,分析了自动气动风门系统装置组成、工作原理、设备布置和动作过程。风门系统工作可靠能满足矿井通风系统和安全生产要求。
双叶气控无压风门是井下进回风巷和主要进回风巷之间每个联络巷中的重要设施之一,确保行人和行车通过风门时,风门开启容易、不易被损坏和漏风量少等使用寿命,对井下安全生产有重要意义。
双叶气控无压风门
双叶气控无压风门组成
双叶气控无压风门中设有2道单式的风门结构主体,每道单式风门主体又由一套门框、左右两门扇、平衡机构、滑轮、钢丝绳、重锤配重装置及挡板等组成。其中平衡机构包括左右门轴、支撑直臂、支撑弯臂和连杆机构·,对开结构的左右两扇门通过支撑直臂、支撑弯臂和连杆实现联动,分别向2个相反方向同步开启和闭合。为防止风流反向时吹开风门,有挡板焊接在风门开启方向的异侧。风门门框及门扇用钢板焊接结构,外部表面做喷塑处理,可以防止井下腐蚀。无压平衡风门结构如图1所示。

双叶气控无压风门运行原理

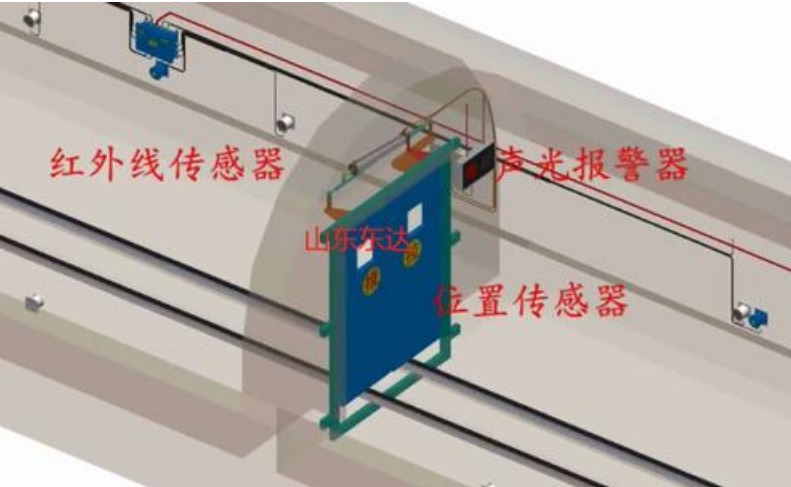

风门系统安装在需要风量控制的巷道中,设有2道风门A和B ,每道风门两侧的巷道壁上都安装有隔爆按钮和光电式接近传感器,同时每道风门也安装有检测风门开闭状态的电感式接近传感器。初始时2道风门均处于关闭状态,当巷道中人员或矿车需要通过风门A 时,风门A外侧光电式接近传感器SCI检测到有人员或矿车信号后,风门控制器接收到该信号驱动电磁阀,推动执行机构气缸A开启风门,电感式接近传感器SD2检测到风门的开启。此时,语音声光报警装置A发出警示语“请注意安全,风门已开启"且绿色指示灯亮,另一道风门B的闭锁电磁阀启动,语音声光报警装置B有提示语“请您稍候,前方风门已打开"且红色指示灯亮。经过适当延时,风门A 内侧光电式传感器SC2检测到行人或矿车通过后,风门控制器释放电磁阀,风门A关闭,待电感式接近传感器SDI检测到风门A完全关闭后,语音声光报警器停止报警提示,进人待机状态。同理,行人或车辆通过另一道风门B时动作过程相同。反向通过两道风门时控制过程一样,只要确保同一时间内至少有一道风门处于关闭状态。

手动操作状态下,按下风门一侧的隔爆按钮,风门完全打开到位后,松开隔爆按钮,待行人或矿车通过,操作风门另一侧隔爆按钮关闭风门,关闭到位后松开隔爆按钮,通过另一道风门时的操作同理。
