隔爆兼本安型风门控制器
作者： 矿用风门来源： 互联网
隔爆兼本安型风门控制器继电器控制系统体积大、接线复杂、可靠性差 ,很难满足现代控制设备的要求 ;单片机控制系统抗干扰性差 ,系统工作不稳定 ,对于煤矿中自动风门的行人或者过车信号检测方式也有寿命较短且易受污水、粉尘等腐蚀 ,结构复杂 ,安装维护比较困难 ,容易受烟雾或粉尘遮挡的影响产生误动作等缺点。鉴于此 ,中国矿业大学蒋曙光等人设计了普通式、推拉式、吊桥式等新型矿用自动风门 ,自动风门门体采用钢丝绳牵引 ,风门的门体设计能够做到防夹、开关灵活、阻力小、漏风少等特点。考虑到用高压气体作为自动风门的动力源 , 电磁阀选用气动型。
在此基础上 ,蒋曙光教授开发了井下火灾应急救援系统。在采区内预先设置多道电控气动风门 , 由风门控制器远程控制这些电控气动风门 ,组成一个灾害应急救援系统 ,其中一部分风门处于常开状态 ,另一部分处于常闭状态。当灾害发生时 ,通过自动风门的风门控制器控制风门开闭 ,处于常开状态的风门立即关闭 ,切断进入采区的进风 ,采区内的有毒有害气体不能流动和蔓延 , 避免了灾害的进一步扩大 ;而原来处于常闭状态的风门立即打开 , 将有毒有害气体直接导入采区总回风巷 ,达到救灾的目的。

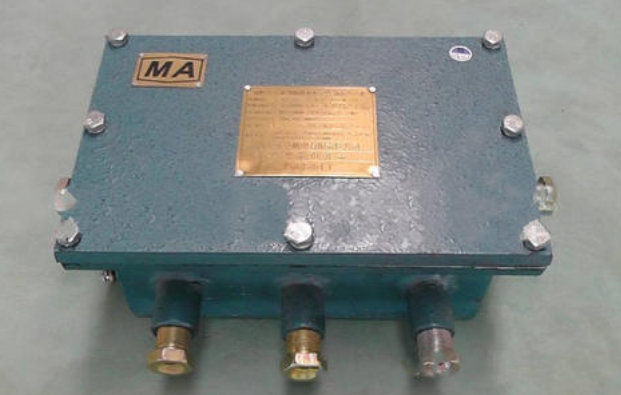

隔爆兼本安型风门控制器该系统的风门控制器以 PLC 为核心单元 ,防爆型式为隔爆兼本安型。系统的软件设计在地面服务器(上位机) 上完成 ,通过光缆与风门控制器 (下位机) 形成环路通信方式。地面服务器轮询访问各风门控制器 ,接收各风门控制器获取的来自各个传感器的开关量和模拟量输入信号 ,对输入信号进行分析 ,得出系统所处的工作状态 ,并对风门控制器发出相应的指令。在使用过程中 ,若出现交流断电情况 , 风门控制器中的 UPS 不间断电源可给主机内部供电至少 2 h。在安装或维修过程中 ,若打开控制器防爆盖 ,控制器可实现自动断电功能。井下火灾应急救援系统
