高分子复合材料全自动单吊轨无压风门技术参数

作者: 矿用风门来源: 互联网
高分子复合材料全自动单吊轨无压风门采用新型阻燃抗静电高分子复合材料:
1.煤矿井下用聚氯乙烯 风门板材(非发泡产品),厚度35mm,宽度250mm,风门板材必须提供煤安证。板材拉伸强度大于或等于40.0MPa, 冲击强度大于或等于6.0kj/
m*,板材插件长度9mm,开槽深度10mm,皮层厚度1mm,芯层厚度4mm,内部立柱厚度4mm。
3.风门门框采用50mm*100mm方钢,壁厚为4mm
4.门扇骨架由50mm*100mm的方钢组成..
5.风门密封采用塑钢骨架和中硬度耐磨橡胶
6.透视窗采用厚度为4mm的防弹玻璃,包边材料为不锈钢。
7.风门把手为纯铁制

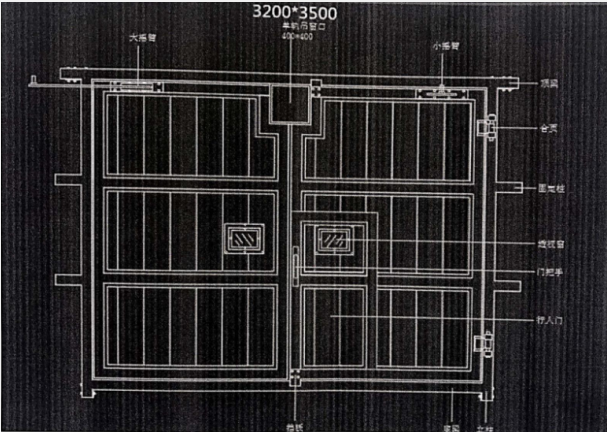

 高分子复合板材料全自动单吊轨无压风门
ZMK 127矿用风门控制用电控装置, 所有部件均有安标证及防爆证书。
【主要组成】
1、ZMK 127-Z隔爆兼本安型风门控制用电控装置主控箱
2、GRS 12矿用本安型雷达传感器
3、KX B 12矿用本安型声光报警器
4、GUC 15矿用本安型位置传感器
5、ZMK-Q气源分配箱
6、DFH矿用本安型电磁阀
7、SC100-900气缸及各种气动器件组成

【工作原理】
在每道门的两端分别安装传感器(按钮、传感器或遥控器),在风门的两端形成检测器,当行人或车辆由巷道的任一方进入时,传感器自动检测并为控制设备提供信号,当A门有人经过时,传感器发生信号,A门动力源起动,打开A风门,同时B门闭锁,A门声光信号器动作,提示警示语“风门打开,请注意安全”并传承着绿灯闪烁,B门报警器同时提示“前方风门打开,请您稍后”,并伴有红灯亮,B门不能打开,符合矿井通风要求,经过设定的时间延时(可以根据需要进行倒计时显示),A门自动关闭,等到传感器检测关闭到位后,警示语音及灯关闭。
【主要特点】
1、控制功能
(1)人或车通过风门时,风门自动启闭;
(2)具有电气或机械双重闭锁,符合《煤矿安全规程》要求,可完全避免两道风门同时打开;
(3)配有停电泄压功能,在停电情况下,可手动启闭风门。
2、检测功能
(1)具有按钮、雷达传感器、光控传感器和遥控接收器多类型检测控制模式,方便客户按需选用;
(2)部件均采用高灵敏度、性能可靠,抗干扰性强的传感器检测车辆、人员通过信息。
(3)可实现区分行车方向。
3、报警指示
具有矿用本安型声光报警器;每一道风门外均配有报警装置,在行人、车辆通过风门时,发出相应的灯光、语音或数字报警,警示来往人员注意安全。
【技术参数】
1、主要控制部分
(1)矿用隔爆兼本安型风门控制用电控装置主机:额定工作电压:AC127V,允许电压波动范围10%~-25%;额定功率40W;最高直流工作电压:DC24V;
(2)矿用本安型声光报警器:最高工作电压:DC24V;额定电流:90mA,音响响度85dB,黑暗中光可见距离60米;提示声音互锁,具有两种:(a)“风门开启,请注意安全”,伴有绿灯亮;(b)“前方风门已开,请稍后”,伴有红灯亮;响度大而清晰。
(3)矿用风门开闭状态传感器:输入电压:DC24V;触点的额定负载容量:10Ma~100mA。传感器与磁铁有效感应距离0~50mm;
(4)矿用本安型红外传感器:输入电压:DC24V;电流90mA;有效距离:0~10m可调。
(5)矿用本安型光控传感器:额定电压DC24V,电流30mA,灵敏度:普通矿灯亮度1200Lx时,在0一5m内能有效感应。
(6)矿用本安型遥控器,遥控距离≤20米。
2、主要动力部分
(1)电控气动控制方式:最高直流工作电压:DC24V;气动源要求:供输入气压:0.8~1.1×105Pa;气缸直径:中80mm;最小牵引力:300Kg。
