主通风机垂直风门,水平测试风门
作者： 矿用风门来源： 互联网
通风机是地下煤矿生产所需的关键设备，其中主通风机尤为重要，关系到整个煤矿的安全生产。根据《煤矿安全规程》，煤矿企业必须每月对主通风机进行一次检查，保证正在使用的主通风机和备用风机能及时切换运行。存在煤与瓦斯突出或高瓦斯矿井，若在主风机出现故障时，容易由于风门设计不合理导致无法及时切换到备用风机。这会造成工作面的瓦斯超限，对安全生产形成重大的威胁。随着煤矿的深部开采和工作面的不断延伸，主、备通风机切换时瓦斯超限的威胁更加突出。亟待对存在缺陷的煤矿主通风机风门进行改造。
主通风机垂直风门,主通风机水平测试风门由外框架、内框架、挡板叶片、密封片、前后轴、驱动轴、轴承、轴密封、曲柄连 杆、执行器及调整垫片等组成，主通风机测试风门内框架由门槽、行走导轨、导向轮等组成；门板由密封 条、行走连接支耳、行走滚轮、导向轮、起吊耳等组成；门枢采用滚动轴承；外框架由门框、行走导轨、 框架密封板、检修盖板、传动杆等组成。风门外加钢盖板（类似法兰盖）以防漏风，风机需要测试时，取 下钢盖板，不用时直接用螺栓连接上即可；
主扇风机风门产品特点： 结构设计轻巧，密封性能好； 风门制作强度和刚度高，长期条件下不变形翘曲 可实施就地控制和远距离操作；并具有手轮开启方式； 结构简单、体积小、质量轻、维修方便； 具有全开、全关限位开关，并带有开关位置显示； 具有力矩过载和电流保护装置； 控制电路应能满足就地远控的要求，测试风门开、关到位指示显示，有就地、远控转换开关。 风门可调至任意开度，方便风机的性能测试； 风门及框架表面抛光处理，防锈漆要求且符合有关国家标准
主通风机垂直风门,主通风机水平测试风门主机

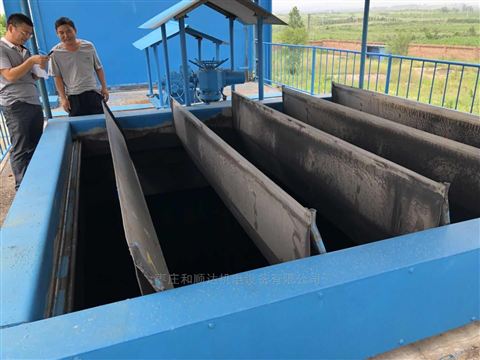

液压旋叶风门由门框、扇叶、轴承室、齿轮、齿条等组成。门框采用 70# 钢板弯折，保证门框刚性较好。 扇叶采用不锈钢板和钢管铆接而成，形如飞机机翼，两侧薄中间厚。 这种结构不仅能减轻扇叶重量，还能使扇叶有足够的强度，承受风压时扇叶变形量小。5个扇叶均匀布置，扇叶和门框平行时风门处于关闭状态，扇叶和门框垂直时风门处于打开状态。齿条齿轮联动，每个扇叶打开的角度相同。扇叶与扇叶、扇叶与门框接触部位粘贴三元乙丙橡胶密封条，在风门关闭时密封条受挤压，使风门密封。
主通风机垂直风门,主通风机水平测试风门液压系统
液压系统采用泵－液压缸传动实现风门的正常工作。 实现不停风倒换风机需要4台风门，图 3 中4个油缸分别推动4部风门扇叶转动。考虑到可靠性，采用2 台泵站，一台工作一台备用。 停电状态下，蓄能器作为备用动力源，保证倒换风机能够顺利完成。 液压锁使扇叶可以停在打开和关闭的中间角度，可调节风门通风量或用于检修。
